3. TP Planification: étude d’un pont roulant

%matplotlib inline
import numpy as np
import matplotlib.pyplot as plt
from IPython.display import Markdown, display
from validation.validation import info_etudiant
def printmd(string):
    display(Markdown(string))
# test si numero étudiant spécifier
try: NUMERO_ETUDIANT
except NameError: NUMERO_ETUDIANT = None
if type(NUMERO_ETUDIANT) is not int :
    printmd("**ERREUR:** numéro d'étudiant non spécifié!!!")
    NOM, PRENOM, NUMERO_ETUDIANT=info_etudiant()
    NOM='Toto'
    PRENOM='toto'
# parametres spécifiques
_uid_    = NUMERO_ETUDIANT
_precis_ = 1.0e-5
printmd("**Login étudiant {} {} uid={}**".format(NOM,PRENOM,_uid_))
np.random.seed(_uid_)
# parametres
_XF_ = 4.0 + np.random.randint(4)
_L0_ = 5.0 + np.random.randint(10)
_L1_ = 2.0 + np.random.randint(10)
_L2_ = _L1_ /2.
_ALPHA_ = np.round(0.1+np.random.rand(),1)
printmd("**parametres de la trajectoire**: Xf={} L0={} Lf={} Lm={} alpha={}".
        format(_XF_,_L0_,_L1_,_L2_,_ALPHA_))

ERREUR: numéro d’étudiant non spécifié!!!

Login étudiant Toto toto uid=137764122

parametres de la trajectoire: Xf=7.0 L0=7.0 Lf=8.0 Lm=4.0 alpha=0.8

3.1. Modélisation

3.1.1. objectif

On veut déplacer, à l’aide d’un système de levage par câble (grue ou pont roulant), une charge d’un endroit à un autre en évitant les oscillations résiduelles à l’arrivée. L’objectif est de proposer une stratégie de commande simple et réaliste qui repose sur une structure de commande hiérarchisée, composée de régulateurs de bas niveau rapides, simples et découplés et d’une commande de haut niveau lente et prenant en compte les couplages. En outre, on mesure la position et la vitesse du chariot ainsi que la position et la vitesse du treuil, mais la position de la charge n’est pas mesurée. C’est pourquoi nous ne considérons que des bouclages qui ne dépendent que des positions et vitesses du chariot et du treuil.

Le cas d’une trajectoire simple avec un cable de longueur constante \(L_0\) sera traiter ensemble en début de TP et vous aurez à traiter ensuite les 2 cas suivants avec les paramètres individuels données plus haut.

• trajectoire ascendente directe avec levage du cable de \(L_0\) à \(L_f\) (de A à B)

• trajectoire avec un obstacle nécessitant un levage du cable à \(L_m\) (de A à B en passant par C) (optionnel)

On vous demandera de rédiger un CR succinct sur ces 2 cas dans le fichier monCR.tex sur la stratégie de contrôle mise en place pour minimiser les oscillations de la charge en fin de trajectoire.

3.1.2. modélisation

• modèle mécanique = masse ponctuelle P (masse) et chariot (C)

pendule P de masse m de longueur \(l(t)\) accroché à un chariot C de masse M se deplacant horizontalement \(x_c(t)\)

• système à 3 ddl \(xc(t), \theta(t), l(t) \)

• treuil de rayon \(\rho\)

  • rayon \(\rho\) (on néglige son inertie \(J_\rho\))

  • angle \(\phi = (l-l_0)/\rho\)

%matplotlib inline
import numpy as np
import sympy as sp
import matplotlib.pyplot as plt
plt.rc('font', family='serif', size='14')
from sympy.physics.vector import init_vprinting
init_vprinting(use_latex='mathjax', pretty_print=False)
from sympy.physics.mechanics import dynamicsymbols, Point, ReferenceFrame
from sympy.physics.mechanics import Particle, Lagrangian, LagrangesMethod

3.1.3. Définition des repères et ddl

• définir les ddl avec dynamicsymbols

• définir les paramètres avec symbols

• définir les repères RO, RP ReferencePoint et les points O, P et C Point

# définition des parametres
theta,  xc, l    = dynamicsymbols("theta x_c l")
thetap, xcp, lp = dynamicsymbols("theta x_c l",1)
m,M,g  = sp.symbols('m M g')
t      = sp.Symbol('t')

# définition des pts et des répères
O = 0
RO = 0
C = 0
RP = 0
P = 0
### BEGIN SOLUTION
O  = Point('O')
RO = ReferenceFrame("R_O")
C  = Point('C')
C.set_pos(O,xc*RO.x)
RP = ReferenceFrame("R_P")
RP.orient(RO,"Axis",[theta,RO.z])
P = Point('P')
P.set_pos(C, -l*RP.y)
display("C=",C.pos_from(O))
display("P=",P.pos_from(O))
### END SOLUTION

'C='

\[\displaystyle x_{c}\mathbf{\hat{r_o}_x}\]

'P='

\[\displaystyle - l\mathbf{\hat{r_p}_y} + x_{c}\mathbf{\hat{r_o}_x}\]

3.1.4. cinématique

• calcul vitesse des points P et C

• définition des masses ponctuelles Pc et Pa associées au chariot et à la masse m Particle

• calcul de l’energie potentielle

# vitesse de C et P
### BEGIN SOLUTION
O.set_vel(RO,0.)
C.set_vel(RO,xcp*RO.x)
P.set_vel(RP, -lp*RP.y)
display(C.vel(RO))
display(P.vel(RP))
P.v1pt_theory(C,RO,RP)
### END SOLUTION

\[\displaystyle \dot{x}_{c}\mathbf{\hat{r_o}_x}\]

\[\displaystyle - \dot{l}\mathbf{\hat{r_p}_y}\]

\[\displaystyle l \dot{\theta}\mathbf{\hat{r_p}_x} - \dot{l}\mathbf{\hat{r_p}_y} + \dot{x}_{c}\mathbf{\hat{r_o}_x}\]

# definition des masses ponctuelles et calcul de l'énergie potentiel
Pa = 0
Pc = 0
### BEGIN SOLUTION
Pc = Particle('P_c',C,M)
Pa = Particle('P_a',P,m)
display(Pa.kinetic_energy(RO))
Pa.potential_energy = m*g*Pa.point.pos_from(C).dot(RO.y)
display(Pa.potential_energy)
### END SOLUTION

\[\displaystyle \frac{m \left(l \cos{\left(\theta \right)} \dot{\theta} + \sin{\left(\theta \right)} \dot{l}\right) \dot{x}_{c}}{2} + \frac{m l^{2} \dot{\theta}^{2}}{2} + \frac{m l \cos{\left(\theta \right)} \dot{\theta} \dot{x}_{c}}{2} + \frac{m \sin{\left(\theta \right)} \dot{l} \dot{x}_{c}}{2} + \frac{m \dot{l}^{2}}{2} + \frac{m \dot{x}_{c}^{2}}{2}\]

\[\displaystyle - g m l \cos{\left(\theta \right)}\]

3.1.5. Lagrangien

• calcul du lagrangien du système chariot+masse dans La Lagrangian

# calcul La
La = 0
### BEGIN SOLUTION
La = Lagrangian(RO,Pa,Pc).simplify()
display(La)
### END SOLUTION

\[\displaystyle \frac{M \dot{x}_{c}^{2}}{2} + g m l \cos{\left(\theta \right)} + \frac{m l^{2} \dot{\theta}^{2}}{2} + m l \cos{\left(\theta \right)} \dot{\theta} \dot{x}_{c} + m \sin{\left(\theta \right)} \dot{l} \dot{x}_{c} + \frac{m \dot{l}^{2}}{2} + \frac{m \dot{x}_{c}^{2}}{2}\]

3.1.6. Bilan des forces

• force motrice \(F\) sur le chariot en C

• force de tension \(T\) dans le cable (ne travaille pas)

• couple sur un treuil de rayon \(\rho\)

  • couple \(C\)

  • travail \(C_t \rho \delta l \)

• \(\alpha = \frac{M}{m}\) rapport des masses

• adimensionalisation:

  • \( F = F_c M = F_c\alpha m \)

  • \( C = C_t m \rho \)

• définition d’un repère Rt lié au treuil

• calcul angle \(\phi_t\) en fct de \(l(t)\) (enroulement autour du treuil)

• \(l_0\) longueur de référence

# definition Fc et Ct et des parametres
Fc, Ct, rho, l0 = sp.symbols('F_c C_t rho l_0')
phi_t = 0
### BEGIN SOLUTION
phi_t = (l-l0)/rho
Rt  = ReferenceFrame('R_t')
Rt.orient(RO,'Axis',[phi_t,RO.z])
### END SOLUTION

3.1.7. Equations de Lagrange

calcul des équations de Lagrange LagrangesMethod avec le travail des forces extérieures

• force de traction du chariot Fc

• couple sur le treuil Ct

# calcul des equations dans eq en introduisant
LM = 0
### BEGIN SOLUTION
display(La)
LM = LagrangesMethod(La,[theta,xc,l],forcelist=[(C,M*Fc*RO.x),(Rt,-Ct*m*rho*RO.z)], frame = RO)
eq = sp.simplify(LM.form_lagranges_equations())
display(eq)
### END SOLUTION

\[\displaystyle \frac{M \dot{x}_{c}^{2}}{2} + g m l \cos{\left(\theta \right)} + \frac{m l^{2} \dot{\theta}^{2}}{2} + m l \cos{\left(\theta \right)} \dot{\theta} \dot{x}_{c} + m \sin{\left(\theta \right)} \dot{l} \dot{x}_{c} + \frac{m \dot{l}^{2}}{2} + \frac{m \dot{x}_{c}^{2}}{2}\]

\[\begin{split}\displaystyle \left[\begin{matrix}m \left(g \sin{\left(\theta \right)} + l \ddot{\theta} + \cos{\left(\theta \right)} \ddot{x}_{c} + 2 \dot{l} \dot{\theta}\right) l\\- F_{c} M + M \ddot{x}_{c} - m l \sin{\left(\theta \right)} \dot{\theta}^{2} + m l \cos{\left(\theta \right)} \ddot{\theta} + m \sin{\left(\theta \right)} \ddot{l} + 2 m \cos{\left(\theta \right)} \dot{l} \dot{\theta} + m \ddot{x}_{c}\\m \left(C_{t} - g \cos{\left(\theta \right)} - l \dot{\theta}^{2} + \sin{\left(\theta \right)} \ddot{x}_{c} + \ddot{l}\right)\end{matrix}\right]\end{split}\]

3.2. Chariot mobile, longueur fixe

• on applique une force motrice horizontale \(F_c\) avec un cable de longueur \(l_0\) fixe

• adim: \( F_c M = F_c \alpha m \)

• \(\alpha = \frac{M}{m}\)

• objectif:

  • déterminer la force \(F_c\) pour avoir un ballant minimum

  • tests de différents contrôle

    • contrôle du chariot seule

    • asservissement de la trajectoire du chariot

    • couplage de haut niveau

• calcul du nouveau lagrangien

• calcul des equations de lagranges

• introduction de \(\alpha = M/m\)

# calcul lagrangien LLa
alpha = sp.Symbol('alpha')
LLa = 0
### BEGIN SOLUTION
LLa = sp.simplify(La.subs({lp:0,l:l0,M:alpha*m}))
display(LLa)
### END SOLUTION

\[\displaystyle \frac{m \left(\alpha \dot{x}_{c}^{2} + 2 g l_{0} \cos{\left(\theta \right)} + l_{0}^{2} \dot{\theta}^{2} + 2 l_{0} \cos{\left(\theta \right)} \dot{\theta} \dot{x}_{c} + \dot{x}_{c}^{2}\right)}{2}\]

# calcul equation de Lagrange
Fc = sp.symbols('F_c')
LM = 0
### BEGIN SOLUTION
LM = LagrangesMethod(LLa,[theta,xc],forcelist=[(C,Fc*alpha*m*RO.x)], frame = RO)
eq = sp.simplify(LM.form_lagranges_equations())
display(eq)
### END SOLUTION

\[\begin{split}\displaystyle \left[\begin{matrix}l_{0} m \left(g \sin{\left(\theta \right)} + l_{0} \ddot{\theta} + \cos{\left(\theta \right)} \ddot{x}_{c}\right)\\m \left(- F_{c} \alpha + \alpha \ddot{x}_{c} - l_{0} \sin{\left(\theta \right)} \dot{\theta}^{2} + l_{0} \cos{\left(\theta \right)} \ddot{\theta} + \ddot{x}_{c}\right)\end{matrix}\right]\end{split}\]

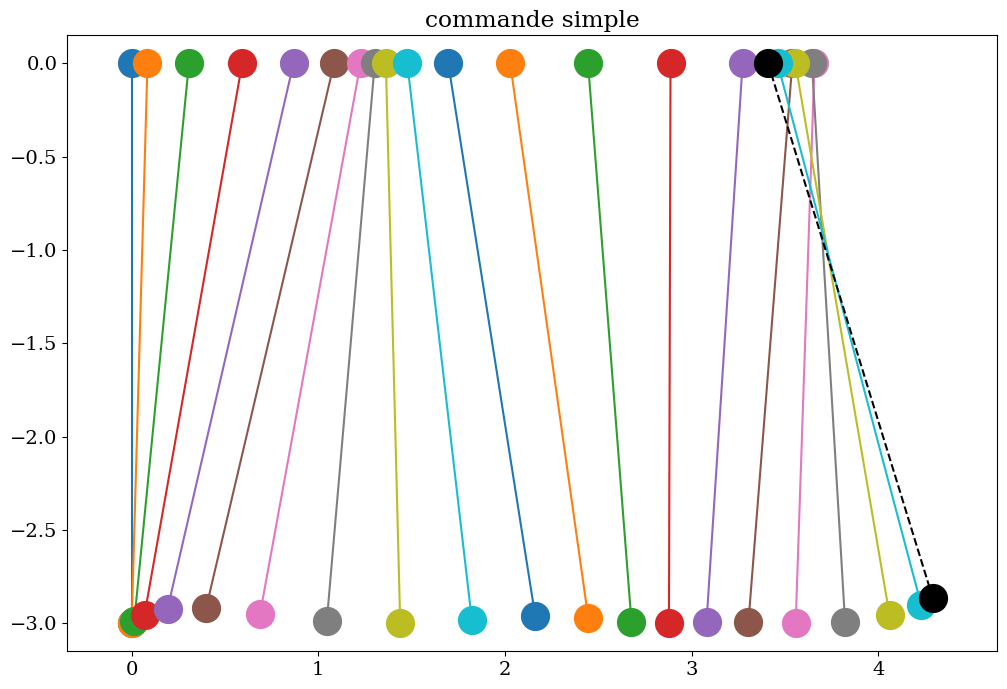

3.2.1. 1ere methode: contrôle simple du chariot

On contrôle uniquement le chariot \(x_c(t)\) sans tenir compte de l’interaction avec la masse P: on suppose que \(\theta \approx 0=cste\)

L’équation du mouvement du chariot s’écrit alors

\[ (1+\alpha)\ddot{x_c} = \alpha F_c\]

• on impose une trajectoire simple au chariot tq. $\( x_c(0)=0, \dot{x_c}(0)=0, x_c(t_f) = x_f, \dot{x_c}(t_f)=0\)$

• d’où \(x_c(t)\) polynôme de degré 3

\[ x_c(t) = x_f \frac{t^2}{t_f^2}(3-2\frac{t}{t_f})\]

• d’où la force \(F_c\) sur le chariot

• definition analytique

• conversion fonction python avec lambdify

# calcul de xcc et Fcc
xf,tf = sp.symbols('x_f t_f')
xcc = 0
FC  = 0
FCX = 0
### BEGIN SOLUTION
xcc = xf*t**2*(3*tf-2*t)/tf**3
display("xc=",xcc)
display((xcc.subs(t,tf),xcc.diff(t).subs(t,tf)))
Fcc = (1+alpha)/alpha*xcc.diff(t,2)
display("Fc=",Fcc)
# fonction python FCX
FCX = sp.lambdify([t,tf,xf,alpha],Fcc,'numpy')
### END SOLUTION

'xc='

\[\displaystyle \frac{t^{2} x_{f} \left(- 2 t + 3 t_{f}\right)}{t_{f}^{3}}\]

\[\displaystyle \left( x_{f}, \ 0\right)\]

'Fc='

\[\displaystyle - \frac{2 x_{f} \left(\alpha + 1\right) \left(6 t - 3 t_{f}\right)}{\alpha t_{f}^{3}}\]

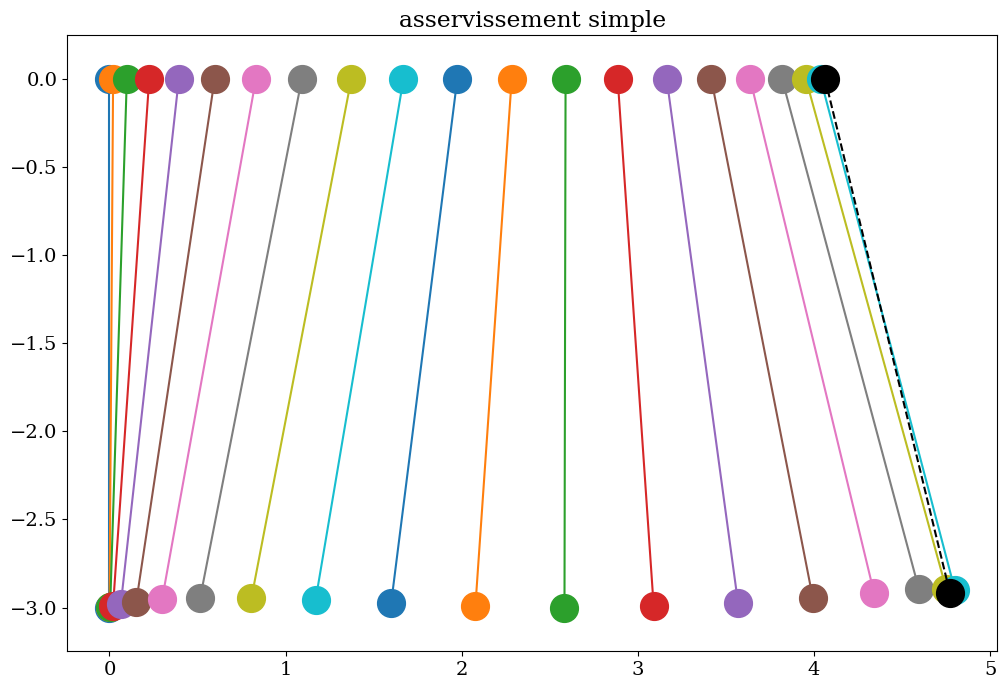

3.2.2. 2ieme méthode: asservissement simple

• on applique un asservissement simple pour avoir la trajectoire précédente

\[ x_i(t) = x_f \frac{t^2}{t_f^2}(3-2\frac{t}{t_f})\]

• asservissement $\( F_a(t) = -K_c \left( (x(t)-x_i(t)) + T_c(\dot x - \dot x_i) \right) \)$

# definition asservissement Fca et conversion en fonction Python FCA
Kc,Tc = sp.symbols('K_c T_c')
Fca = 0
FCA = 0
### BEGIN SOLUTION
Fca = -Kc*((xc-xcc)+Tc*(xcp-xcc.diff(t)))
display(Fca)
# force sur le treuil
FCA = sp.lambdify([t,tf,xf,xc,xcp,Kc,Tc],Fca,'numpy')
### END SOLUTION

\[\displaystyle - K_{c} \left(T_{c} \left(\frac{2 t^{2} x_{f}}{t_{f}^{3}} - \frac{2 t x_{f} \left(- 2 t + 3 t_{f}\right)}{t_{f}^{3}} + \dot{x}_{c}\right) - \frac{t^{2} x_{f} \left(- 2 t + 3 t_{f}\right)}{t_{f}^{3}} + x_{c}\right)\]

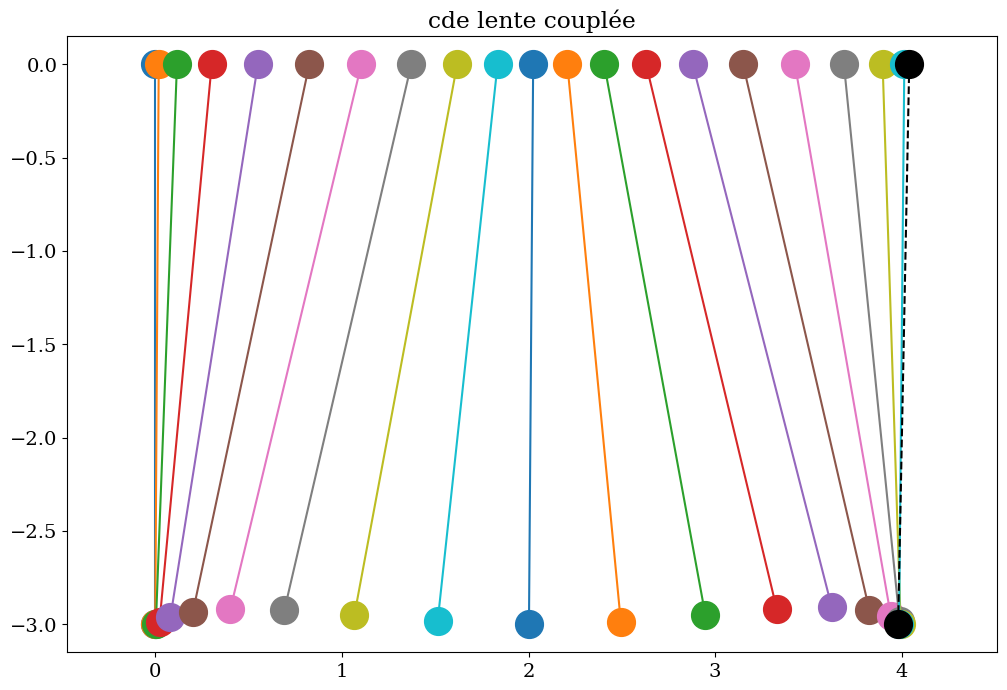

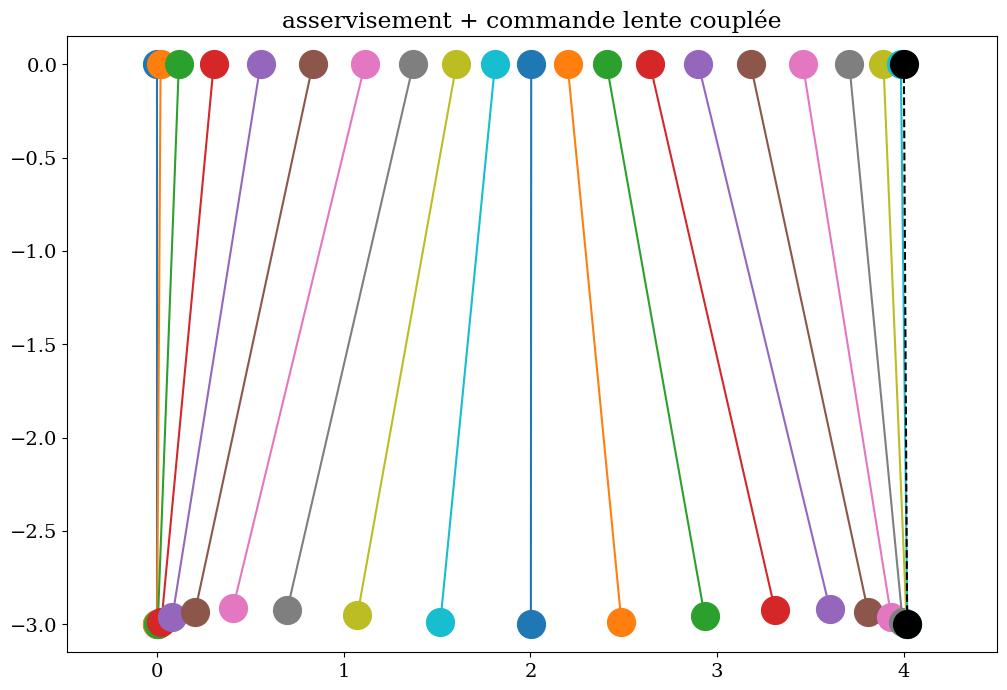

3.2.3. 3ieme méthode: commande de haut niveau lente

• linéarisation des équations

• contrôle du positionnement de la charge P

• calcul de la commande en fonction du mvt de la charge

3.2.3.1. mouvement de la charge

• calcul des coordonnées de la charge P: \(\xi(t)\), \(\eta(t)\) dans le repère fixe

• relation entre \(\theta\) \(\xi\) et \(\eta\)

# calcul de xi et eta
display(P.pos_from(O).express(RO))
xi, eta = dynamicsymbols('xi eta')
display(sp.Eq(xi,P.pos_from(O).dot(RO.x)))
display(sp.Eq(eta,P.pos_from(O).dot(RO.y)))
display(sp.Eq(sp.tan(theta),(-xi+xc)/eta))

\[\displaystyle (l \sin{\left(\theta \right)} + x_{c})\mathbf{\hat{r_o}_x} - l \cos{\left(\theta \right)}\mathbf{\hat{r_o}_y}\]

\[\displaystyle \xi = l \sin{\left(\theta \right)} + x_{c}\]

\[\displaystyle \eta = - l \cos{\left(\theta \right)}\]

\[\displaystyle \tan{\left(\theta \right)} = \frac{x_{c} - \xi}{\eta}\]

3.2.3.2. paramétrisation / trajectoire

• équation d’équilibre de la charge en fonction de la tension T

• réécrire les équations du mvt pour obtenir \(\theta\) et \(x_c\) en fct de \(\xi\) et \(\eta\)

# relation xc et xi et eta
T = sp.Symbol('T')

display(sp.Eq(m*xi.diff(t,t) , -T*sp.sin(theta)))
display(sp.Eq(m*eta.diff(t,t),  T*sp.cos(theta) - m*g))
display(sp.Eq(sp.tan(theta), -xi.diff(t,t)/(eta.diff(t,t)+g)))
display(sp.Eq(xc, xi - eta*xi.diff(t,t)/(eta.diff(t,t)+g)) )

\[\displaystyle m \ddot{\xi} = - T \sin{\left(\theta \right)}\]

\[\displaystyle m \ddot{\eta} = T \cos{\left(\theta \right)} - g m\]

\[\displaystyle \tan{\left(\theta \right)} = - \frac{\ddot{\xi}}{g + \ddot{\eta}}\]

\[\displaystyle x_{c} = \xi - \frac{\eta \ddot{\xi}}{g + \ddot{\eta}}\]

3.2.3.3. paramétrisation

si on connait \(\xi(t)\) et \(\eta(t)\) jusqu’à leurs dérivées d’ordre 4, peut donc déterminer le mouvement et calculer la force \(F_c\) “on doit calculer \(\ddot{x_c}\) et \(\ddot{\theta\)}$

idée on va déterminer le mouvement de la masse M (i.e. \(\xi(t)\) et \(\eta(t)\)) pour pouvoir en déduire la force \(F_c\). Pour cela on va se placer dans le cas de petites oscillations (linéarisation)

3.2.3.4. linéarisation \(\theta\) petit

• \(\eta = - l_0\)

• \(\theta = -\frac{\ddot{\xi}}{g}\)

• \(x_c = \xi + \frac{l_0}{g} \ddot{\xi}\)

• \(\omega_0 ^2 = \frac{g}{l_0}\)

calcul de la force \(F_c\) dans ce cas en fct de \(\xi(t)\) et \(\omega_0\)

# calcul force Fc dans Fc1
omega0 = sp.Symbol('omega_0')
Fc1 = 0
### BEGIN SOLUTION
eq0=sp.simplify(eq[1].subs({sp.cos(theta):1,sp.sin(theta):0})/m)
display(eq0)
eq1=eq0.subs({xc.diff(t,2):xi.diff(t,2)+l0/g*xi.diff(t,4),theta.diff(t,2):-xi.diff(t,4)/g, g: omega0**2*l0})
display(eq1)
Fc1=(alpha*Fc+eq1)/alpha
display("Fc=",sp.Eq(Fc,Fc1))
### END SOLUTION

\[\displaystyle - F_{c} \alpha + \alpha \ddot{x}_{c} + l_{0} \ddot{\theta} + \ddot{x}_{c}\]

\[\displaystyle - F_{c} \alpha + \alpha \left(\ddot{\xi} + \frac{\ddddot{\xi}}{\omega_{0}^{2}}\right) + \ddot{\xi}\]

'Fc='

\[\displaystyle F_{c} = \frac{\alpha \left(\ddot{\xi} + \frac{\ddddot{\xi}}{\omega_{0}^{2}}\right) + \ddot{\xi}}{\alpha}\]

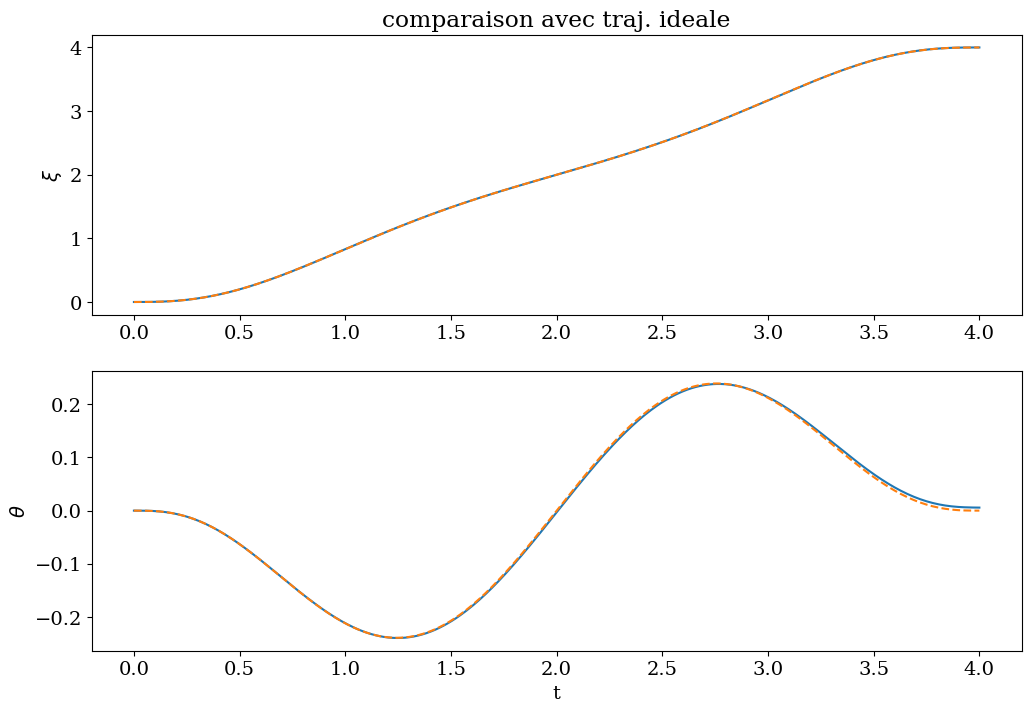

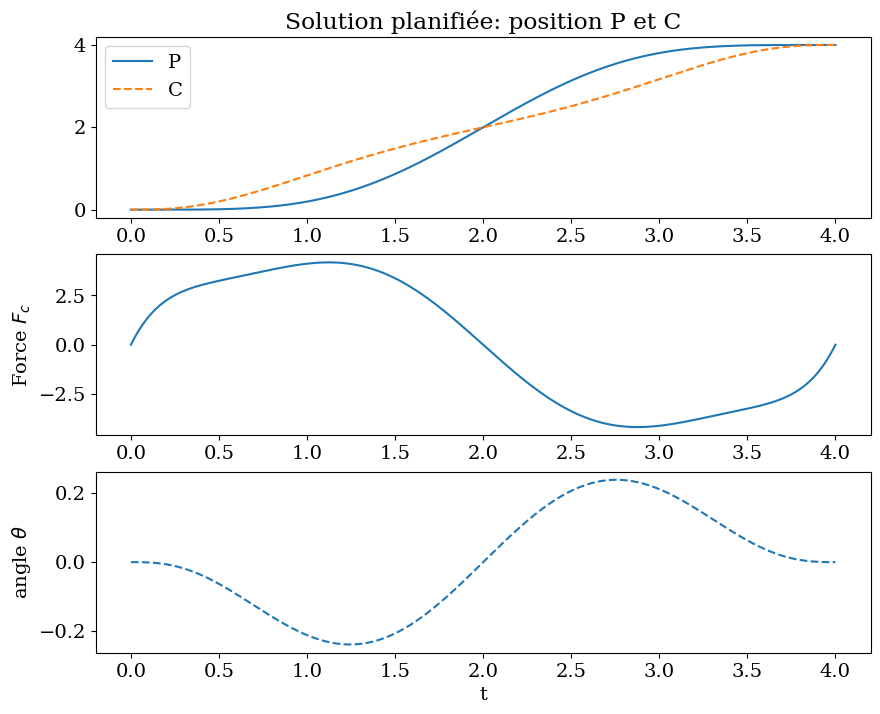

3.2.3.5. choix de la trajectoire \(\xi(t)\) la plus régulière t.q.

On veut que la masse M soit immobile au départ et à l’arrivée

• trajectoire \(\xi(t)\) idéale tq. $\(\xi(0)=0, \frac{d\xi}{dt}(0)=0, \frac{d^2\xi}{dt^2}(0)=0, \frac{d^3\xi}{dt^3}(0)=0, \frac{d^4\xi}{dt^4}(0)=0\)\( \)\(\xi(t_f)=x_f, \frac{d\xi}{dt}(t_f)=0, \frac{d^2\xi}{dt^2}(t_f)=0, \frac{d^3\xi}{dt^3}(t_f)=0, \frac{d^4\xi}{dt^4}(t_f)=0\)$

• \(\xi(t)\) polynome de degré 9 en t

\[\xi(t) = x_f(\frac{t}{t_f})^5 (126-420(\frac{t}{t_f})+540(\frac{t}{tf})^2-315(\frac{t}{t_f})^3+70(\frac{t}{tf})^4)\]

# calcul de xi dans x, Fcx, xcx et thx (theta)
xf, tf = sp.symbols('x_f t_f')
x = xf*(t/tf)**5*(126-420*(t/tf)+540*(t/tf)**2-315*(t/tf)**3+70*(t/tf)**4)
display(sp.Eq(xi,x))
# verification
print("dérivées en tf:",x.diff(t,1).subs({t:tf}),x.diff(t,2).subs({t:tf}),x.diff(t,3).subs({t:tf}),x.diff(t,4).subs({t:tf}))
# contrôle Fc
Fcx=Fc1.subs({xi.diff(t,4):x.diff(t,4),xi.diff(t,2):x.diff(t,2)}).doit().simplify()
display(sp.Eq(Fc,Fcx))

# position chariot xc
xcx= xi + xi.diff(t,2)/omega0**2
xcx= xcx.subs({xi:x}).doit().simplify()
display(sp.Eq(xc,xcx))
# angle theta
thx= -xi.diff(t,2)/(l0*omega0**2)
thx= thx.subs({xi:x}).doit().simplify()
display(sp.Eq(theta,thx))

\[\displaystyle \xi = \frac{t^{5} x_{f} \left(\frac{70 t^{4}}{t_{f}^{4}} - \frac{315 t^{3}}{t_{f}^{3}} + \frac{540 t^{2}}{t_{f}^{2}} - \frac{420 t}{t_{f}} + 126\right)}{t_{f}^{5}}\]

dérivées en tf: 0 0 0 0

\[\displaystyle F_{c} = \frac{2520 t x_{f} \left(2 \alpha \omega_{0}^{2} t^{6} - 7 \alpha \omega_{0}^{2} t^{5} t_{f} + 9 \alpha \omega_{0}^{2} t^{4} t_{f}^{2} - 5 \alpha \omega_{0}^{2} t^{3} t_{f}^{3} + \alpha \omega_{0}^{2} t^{2} t_{f}^{4} + 84 \alpha t^{4} - 210 \alpha t^{3} t_{f} + 180 \alpha t^{2} t_{f}^{2} - 60 \alpha t t_{f}^{3} + 6 \alpha t_{f}^{4} + 2 \omega_{0}^{2} t^{6} - 7 \omega_{0}^{2} t^{5} t_{f} + 9 \omega_{0}^{2} t^{4} t_{f}^{2} - 5 \omega_{0}^{2} t^{3} t_{f}^{3} + \omega_{0}^{2} t^{2} t_{f}^{4}\right)}{\alpha \omega_{0}^{2} t_{f}^{9}}\]

\[\displaystyle x_{c} = \frac{t^{3} x_{f} \left(70 \omega_{0}^{2} t^{6} - 315 \omega_{0}^{2} t^{5} t_{f} + 540 \omega_{0}^{2} t^{4} t_{f}^{2} - 420 \omega_{0}^{2} t^{3} t_{f}^{3} + 126 \omega_{0}^{2} t^{2} t_{f}^{4} + 5040 t^{4} - 17640 t^{3} t_{f} + 22680 t^{2} t_{f}^{2} - 12600 t t_{f}^{3} + 2520 t_{f}^{4}\right)}{\omega_{0}^{2} t_{f}^{9}}\]

\[\displaystyle \theta = \frac{2520 t^{3} x_{f} \left(- 2 t^{4} + 7 t^{3} t_{f} - 9 t^{2} t_{f}^{2} + 5 t t_{f}^{3} - t_{f}^{4}\right)}{l_{0} \omega_{0}^{2} t_{f}^{9}}\]

# fonctions numériques XI, XC, FX, THX
XI = 0
XC = 0
FX = 0
THX = 0
### BEGIN SOLUTION
XI = sp.lambdify([t,xf,tf],x,'numpy')
XC = sp.lambdify([t,xf,tf,omega0],xcx,'numpy')
FX = sp.lambdify([t,xf,tf,omega0,alpha],Fcx,'numpy')
THX= sp.lambdify([t,xf,tf,omega0,l0],thx,'numpy')
### END SOLUTION

3.2.4. Parametres de la simulation

• définition des paramètres

• attention valeur des parametres KC et TC

\[\ddot{x_c} = -K_c\left((x_c - x_i) + T_c(\dot{x_c}- \dot{x_i})\right)\]

optimal si \(\Delta=0\) i.e. \(Tc^2 = 4/K_c\)

printmd("### parametres trajectoire: Xf={} L0={} Lf={} Lm={} alpha={}".
        format(_XF_,_L0_,_L1_,_L2_,_ALPHA_))

parametres trajectoire: Xf=7.0 L0=7.0 Lf=8.0 Lm=4.0 alpha=0.8

# PARAMETRES NUMERIQUES
# tester les 3 deplacement lent, rapide, + rapide
TF = 8.0
TF = 6.0
TF = 4.0
GG = 9.81
KC = 100.0
TC = np.sqrt(4./KC)
# valeur de XF ALPHA L0 et tt (temps simulation)
XF = 0
ALPHA = 0
L0 = 0
XF = 0
### BEGIN SOLUTION
XF = _XF_
ALPHA = _ALPHA_
L0 = _L0_
XF = 4.0
ALPHA = 0.5
L0 = 3.0
#ALPHA = 10.0
OMEGA0 = np.sqrt(GG/L0)
### END SOLUTION
print("Simulation: ",KC,TC,TF,2*np.pi/OMEGA0)
Nt = 400
tt = np.linspace(0,TF,Nt)

Simulation:  100.0 0.2 4.0 3.4746094143618937

3.2.5. tracée de la solution idéale \(\xi(t)\)

# tracer de la solution optimal avec xi(t)
XXI = XI(tt,XF,TF)
XCX = XC(tt,XF,TF,OMEGA0)
FFX = FX(tt,XF,TF,OMEGA0,ALPHA)
TTHX= THX(tt,XF,TF,OMEGA0,L0)
plt.figure(figsize=(10,8))
plt.subplot(3,1,1)
plt.plot(tt,XXI,label="P")
plt.plot(tt,XCX,'--',label="C")
plt.legend()
plt.title("Solution planifiée: position P et C")
plt.subplot(3,1,2)
plt.plot(tt,FFX)
plt.ylabel("Force $F_c$")
plt.subplot(3,1,3)
plt.plot(tt,TTHX,'--')
plt.ylabel("angle $\\theta$")
plt.xlabel('t');

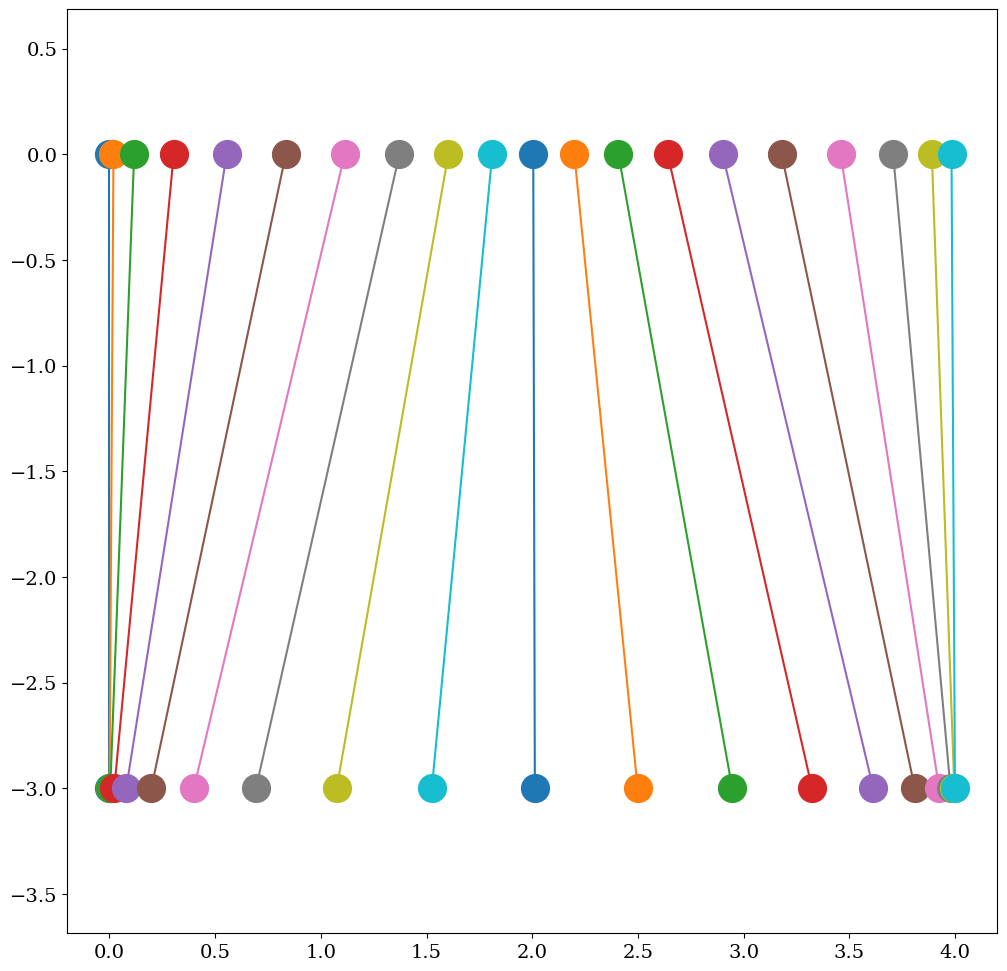

# tracer du mouvement associé
plt.figure(figsize=(12,12))
for i in range(0,len(tt),20):
    X,Y = [XCX[i],XXI[i]],[0.,-L0]
    plt.plot(X,Y,'-o',ms=20)
plt.axis('equal');

3.2.6. Simulation avec les 3 contrôles

• commande simple Fs

• asservissement simple Fa

• commande lente couplée F

définition du second membre des equations de lagrange sous forme EDO du 1er ordre

\[ \dot{Y} = F(Y,t)\]

display("Equations Lagrange:",LM.form_lagranges_equations())
# calcul du 2nd membre en fonction de C
display("F(Y)=",sp.simplify(LM.rhs()).doit())
smb = sp.simplify(sp.simplify(LM.rhs()).doit().subs({l:l0,g:omega0**2*l0}))
display("F(Y)=",smb)
smbF = sp.lambdify([theta,xc,thetap,xcp,Fc,l0,omega0,alpha],smb,'numpy')

'Equations Lagrange:'

\[\begin{split}\displaystyle \left[\begin{matrix}- \frac{m \left(- 2 g l_{0} \sin{\left(\theta \right)} - 2 l_{0} \sin{\left(\theta \right)} \dot{\theta} \dot{x}_{c}\right)}{2} + \frac{m \left(2 l_{0}^{2} \ddot{\theta} - 2 l_{0} \sin{\left(\theta \right)} \dot{\theta} \dot{x}_{c} + 2 l_{0} \cos{\left(\theta \right)} \ddot{x}_{c}\right)}{2}\\- F_{c} \alpha m + \frac{m \left(2 \alpha \ddot{x}_{c} - 2 l_{0} \sin{\left(\theta \right)} \dot{\theta}^{2} + 2 l_{0} \cos{\left(\theta \right)} \ddot{\theta} + 2 \ddot{x}_{c}\right)}{2}\end{matrix}\right]\end{split}\]

'F(Y)='

\[\begin{split}\displaystyle \left[\begin{matrix}\dot{\theta}\\\dot{x}_{c}\\- \frac{F_{c} \alpha \cos{\left(\theta \right)} + \alpha g \sin{\left(\theta \right)} + g \sin{\left(\theta \right)} + \frac{l_{0} \sin{\left(2 \theta \right)} \dot{\theta}^{2}}{2}}{l_{0} \left(\alpha + \sin^{2}{\left(\theta \right)}\right)}\\\frac{F_{c} \alpha + \frac{g \sin{\left(2 \theta \right)}}{2} + l_{0} \sin{\left(\theta \right)} \dot{\theta}^{2}}{\alpha + \sin^{2}{\left(\theta \right)}}\end{matrix}\right]\end{split}\]

'F(Y)='

\[\begin{split}\displaystyle \left[\begin{matrix}\dot{\theta}\\\dot{x}_{c}\\\frac{- F_{c} \alpha \cos{\left(\theta \right)} - \alpha l_{0} \omega_{0}^{2} \sin{\left(\theta \right)} - l_{0} \omega_{0}^{2} \sin{\left(\theta \right)} - \frac{l_{0} \sin{\left(2 \theta \right)} \dot{\theta}^{2}}{2}}{l_{0} \left(\alpha + \sin^{2}{\left(\theta \right)}\right)}\\\frac{F_{c} \alpha + \frac{l_{0} \omega_{0}^{2} \sin{\left(2 \theta \right)}}{2} + l_{0} \sin{\left(\theta \right)} \dot{\theta}^{2}}{\alpha + \sin^{2}{\left(\theta \right)}}\end{matrix}\right]\end{split}\]

# definition des 3 seconds membres fct du contrôle
def Fs(Y,t):
    """commande simple"""
    global L0,OMEGA0,ALPHA,TF,XF
    ### BEGIN SOLUTION
    FC = FCX(t,TF,XF,ALPHA)
    FF = smbF(Y[0],Y[1],Y[2],Y[3],FC,L0,OMEGA0,ALPHA)
    return FF[:,0]
    ### END SOLUTION
def Fa(Y,t):
    """asservissement simple"""
    global L0,OMEGA0,ALPHA,TF,XF,KC,TC
    ### BEGIN SOLUTION
    FC = FCA(t,TF,XF,Y[1],Y[3],KC,TC)
    FF = smbF(Y[0],Y[1],Y[2],Y[3],FC,L0,OMEGA0,ALPHA)
    return FF[:,0]
    ### END SOLUTION
def F(Y,t):
    """commande lente couplée"""
    global L0,OMEGA0,ALPHA
    ### BEGIN SOLUTION
    FC = FX(t,XF,TF,OMEGA0,ALPHA)
    FF = smbF(Y[0],Y[1],Y[2],Y[3],FC,L0,OMEGA0,ALPHA)
    return FF[:,0]
    ### END SOLUTION

# simulation avec les 3 controles
from scipy.integrate import odeint
# psition initiale idéale
Y0 = [0.0, 0.0, 0., 0. ]
print(L0,OMEGA0,ALPHA,TF,XF)

# perturbation
#Y0 = [0.01,0.01, 0.,0.]
tt  = np.linspace(0,TF,Nt)
sol = odeint(F,Y0,tt)
sols= odeint(Fs,Y0,tt)
sola= odeint(Fa,Y0,tt)
# solution avec couplage
THETA = sol[:,0]
XXC   = sol[:,1]
print("Erreur sur la position finale")
print("commande 1 simple   erreur xc={:.4f} \t theta={:.3f} deg".format(sols[-1,1]-XF,np.degrees(sols[-1,0])))
print("commande 2 asservie erreur xc={:.4f} \t theta={:.3f} deg".format(sola[-1,1]-XF,np.degrees(sola[-1,0])))
print("commande 3 couplée  erreur xc={:.4f} \t theta={:.3f} deg".format(sol[-1,1]-XF ,np.degrees(sol[-1,0])))

3.0 1.8083141320025125 0.5 4.0 4.0
Erreur sur la position finale
commande 1 simple   erreur xc=-0.5999 	 theta=17.455 deg
commande 2 asservie erreur xc=0.0632 	 theta=13.309 deg
commande 3 couplée  erreur xc=0.0410 	 theta=-1.175 deg

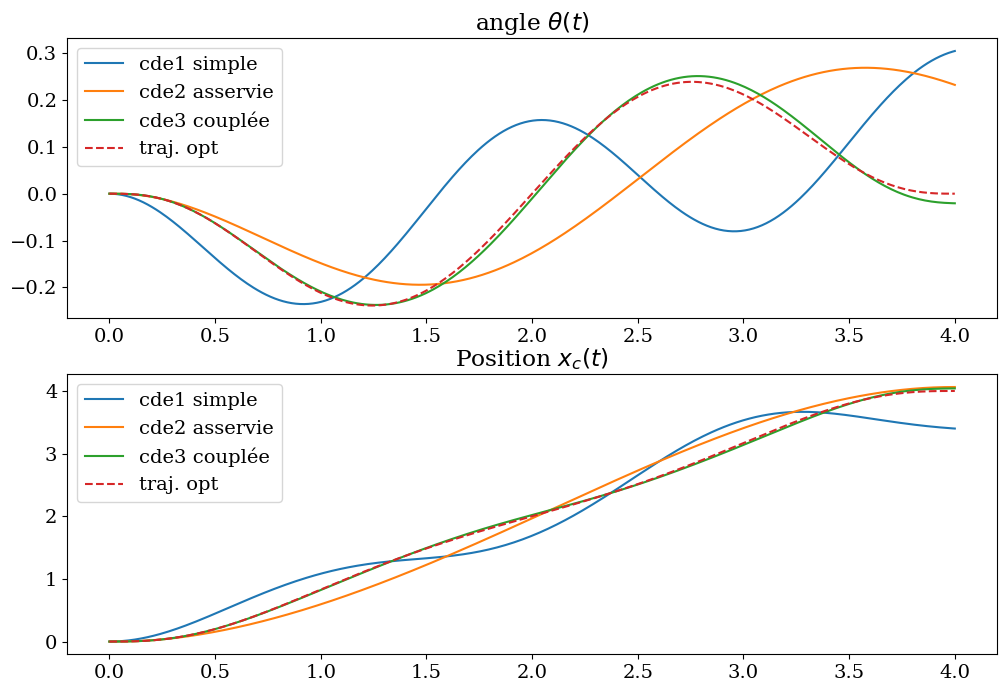

# tracer des 3 solutions
plt.figure(figsize=(12,8))
plt.subplot(2,1,1)
plt.plot(tt,sols[:,0],label="cde1 simple")
plt.plot(tt,sola[:,0],label="cde2 asservie")
plt.plot(tt,THETA   , label="cde3 couplée")
plt.plot(tt,TTHX,'--',label="traj. opt")
plt.legend()
plt.title('angle $\\theta(t)$')
plt.subplot(2,1,2)
plt.plot(tt,sols[:,1],label="cde1 simple")
plt.plot(tt,sola[:,1],label="cde2 asservie")
plt.plot(tt,XXC,      label="cde3 couplée")
plt.plot(tt,XCX,'--', label="traj. opt")
plt.legend()
plt.title('Position $x_c(t)$');

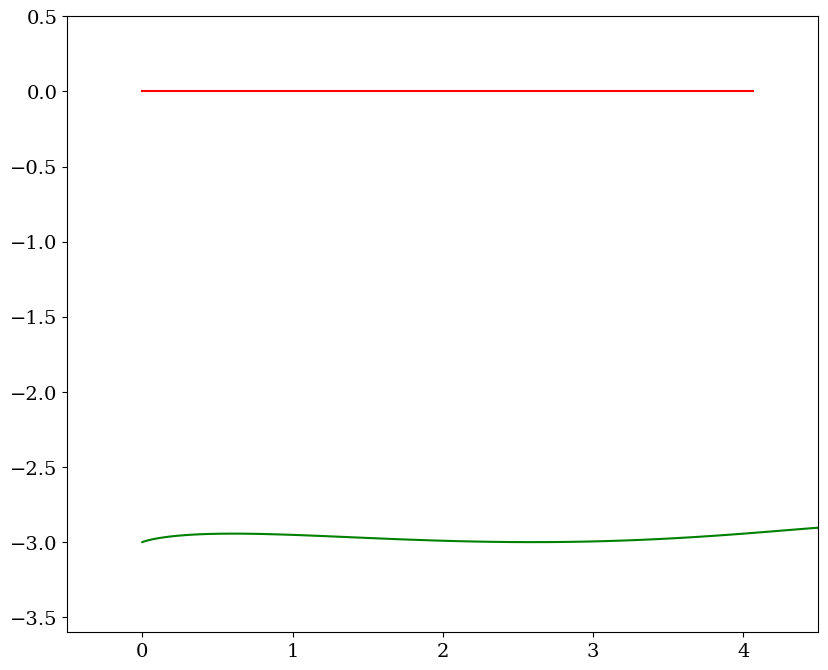

3.2.7. analyse solution commande simple

from validation.Chariot import Chariot
pas = 5
chariots = Chariot(L0,sols[::pas,1],sols[::pas,0],tt[pas])
chariots.trace(titre="commande simple",pas=4)

# animation
anims = chariots.calculanim(-0.5, XF+0.5, -1.2*L0, 0.5)

plt.rc('animation', html='jshtml')
anims

Once Loop Reflect

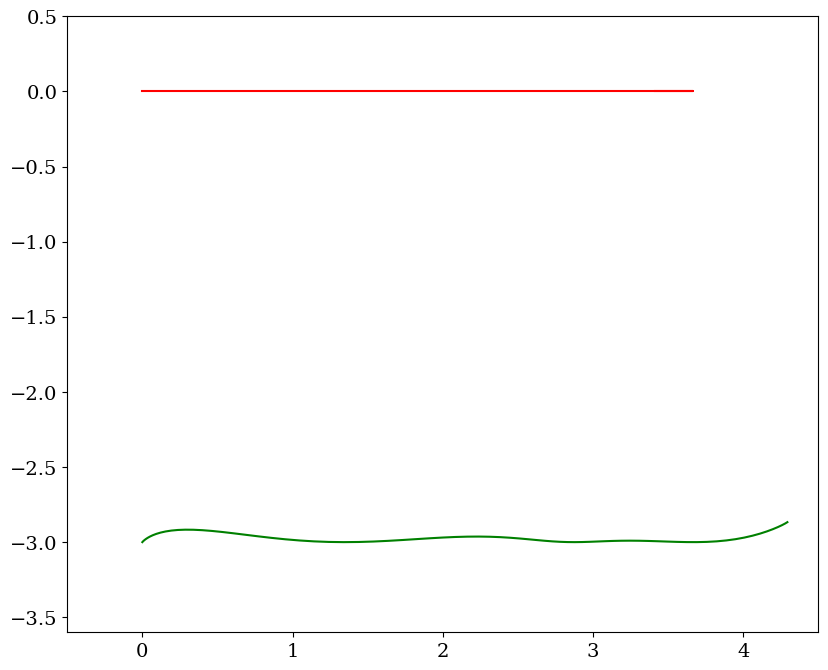

3.2.8. analyse solution commande asservie

chariota = Chariot(L0,sola[::pas,1],sola[::pas,0],tt[pas])
chariota.trace(titre="asservissement simple",pas=4)

# animation
anima = chariota.calculanim(-0.5, XF+0.5, -1.2*L0, 0.5)

plt.rc('animation', html='jshtml')
anima

Once Loop Reflect

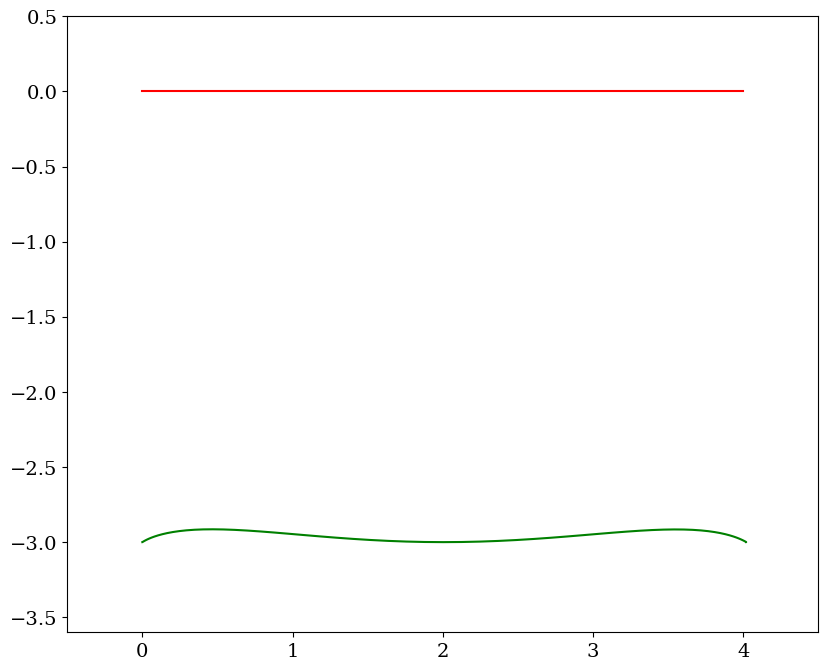

3.2.9. analyse solution commande couplée

# tracer du mouvement cde lente couplee
chariotc = Chariot(L0,XXC[::pas],THETA[::pas],tt[pas])
chariotc.trace(titre="cde lente couplée",pas=4)

# animation
animc = chariotc.calculanim(-0.5, XF+0.5, -1.2*L0, 0.5)

plt.rc('animation', html='jshtml')
animc

Once Loop Reflect

3.3. Asservissement: regulateur bas niveau

pour rendre la commande précédente robuste on ajoute un asservissement pour suivre la trajectoire idéale

• trajectoire imposée \(x_i(t)\) à partir de \(\xi(t)\) $\(x_i(t) = \xi + \frac{l_0}{g} \ddot{\xi}\)$

• au lieu d’imposer directement la trajectoire, on ajoute un régulateur à la cde précédente $\( F_c = F_i -K_c ( (x_c-x_i) + T_c(\dot{x_c}-\dot{x_i})) \)$

# definition de Fc
Kc, Tc = sp.symbols('K_c T_c')
Fca = 0
### BEGIN SOLUTION
display(xcx)
Fca = -Kc*((xc-xcx)+(xcp-xcx.diff(t,1))*Tc)
display(Fca)
### END SOLUTION

\[\displaystyle \frac{t^{3} x_{f} \left(70 \omega_{0}^{2} t^{6} - 315 \omega_{0}^{2} t^{5} t_{f} + 540 \omega_{0}^{2} t^{4} t_{f}^{2} - 420 \omega_{0}^{2} t^{3} t_{f}^{3} + 126 \omega_{0}^{2} t^{2} t_{f}^{4} + 5040 t^{4} - 17640 t^{3} t_{f} + 22680 t^{2} t_{f}^{2} - 12600 t t_{f}^{3} + 2520 t_{f}^{4}\right)}{\omega_{0}^{2} t_{f}^{9}}\]

\[\displaystyle - K_{c} \left(T_{c} \left(\dot{x}_{c} - \frac{t^{3} x_{f} \left(420 \omega_{0}^{2} t^{5} - 1575 \omega_{0}^{2} t^{4} t_{f} + 2160 \omega_{0}^{2} t^{3} t_{f}^{2} - 1260 \omega_{0}^{2} t^{2} t_{f}^{3} + 252 \omega_{0}^{2} t t_{f}^{4} + 20160 t^{3} - 52920 t^{2} t_{f} + 45360 t t_{f}^{2} - 12600 t_{f}^{3}\right)}{\omega_{0}^{2} t_{f}^{9}} - \frac{3 t^{2} x_{f} \left(70 \omega_{0}^{2} t^{6} - 315 \omega_{0}^{2} t^{5} t_{f} + 540 \omega_{0}^{2} t^{4} t_{f}^{2} - 420 \omega_{0}^{2} t^{3} t_{f}^{3} + 126 \omega_{0}^{2} t^{2} t_{f}^{4} + 5040 t^{4} - 17640 t^{3} t_{f} + 22680 t^{2} t_{f}^{2} - 12600 t t_{f}^{3} + 2520 t_{f}^{4}\right)}{\omega_{0}^{2} t_{f}^{9}}\right) + x_{c} - \frac{t^{3} x_{f} \left(70 \omega_{0}^{2} t^{6} - 315 \omega_{0}^{2} t^{5} t_{f} + 540 \omega_{0}^{2} t^{4} t_{f}^{2} - 420 \omega_{0}^{2} t^{3} t_{f}^{3} + 126 \omega_{0}^{2} t^{2} t_{f}^{4} + 5040 t^{4} - 17640 t^{3} t_{f} + 22680 t^{2} t_{f}^{2} - 12600 t t_{f}^{3} + 2520 t_{f}^{4}\right)}{\omega_{0}^{2} t_{f}^{9}}\right)\]

# definition du 2nd membre de l'EDO et de la force de controle Fca
smbF = sp.lambdify([theta,xc,thetap,xcp,l0,omega0,alpha,Fc],smb)
FCa  = sp.lambdify([t,xc,xcp,tf,xf,omega0,Kc,Tc],Fca)

3.3.1. simulation

calculer la commande FC = cde idéale + asservissement

def F(Y,t):
    ### BEGIN SOLUTION
    global TF,XF,L0,OMEGA0,ALPHA,KC,TC
    FC  = 0
    # cde idéale
    FC += FX(t,XF,TF,OMEGA0,ALPHA)
    # asservissement
    FC += FCa(t,Y[1],Y[3],TF,XF,OMEGA0,KC,TC)
    FF = smbF(Y[0],Y[1],Y[2],Y[3],L0,OMEGA0,ALPHA,FC)
    return FF[:,0]
    ### END SOLUTION

# parametres
KC = 200
TC = np.sqrt(4/KC)
print("parametres:",KC,TC,TF)
# simulation
Y0 = [0.0, 0.0, 0., 0. ]
sol = odeint(F,Y0,tt)
THETA = sol[:,0]
XXC   = sol[:,1]
print("Erreur sur la position finale")
print("commande couplée  erreur xc={:.3f} \t theta={:.3f} deg".format(sol[-1,1]-XF ,np.degrees(sol[-1,0])))

parametres: 200 0.1414213562373095 4.0
Erreur sur la position finale
commande couplée  erreur xc=0.001 	 theta=0.325 deg

# comparaison avec trajectoire idéale
plt.figure(figsize=(12,8))
plt.subplot(2,1,1)
plt.plot(tt,XXC)
plt.plot(tt,XCX,'--')
plt.ylabel("$\\xi$")
plt.title("comparaison avec traj. ideale")
plt.subplot(2,1,2)
plt.plot(tt,THETA)
plt.plot(tt,TTHX,'--')
plt.xlabel('t')
plt.ylabel("$\\theta$");

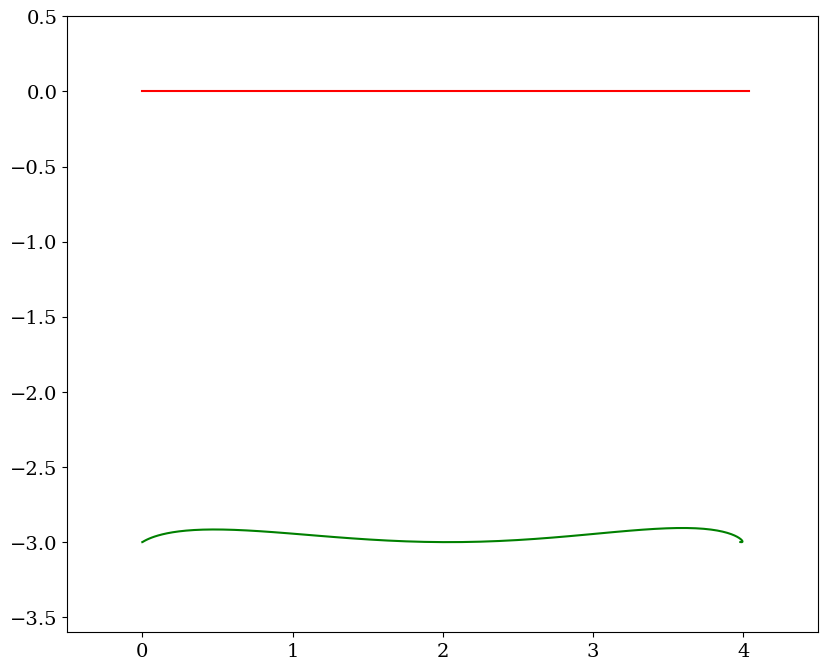

chariot = Chariot(L0,XXC[::pas],THETA[::pas],tt[pas])
chariot.trace(titre="asservisement + commande lente couplée",pas=4)

# animation
anim = chariot.calculanim(-0.5, XF+0.5, -1.2*L0, 0.5)

plt.rc('animation', html='jshtml')
anim

Once Loop Reflect

3.4. Chariot mobile et longueur de cable variable

3.4.1. mouvement de la charge

• coordonnees \(\xi(t)\), \(\eta(t)\) dans le repere fixe (voir cours) $\(\xi = l \sin\theta + x-c \)\( \)\(\eta = -l \cos\theta \)$

• équations d’équilibre $\( m\ddot\xi = -T \sin\theta\)\( \)\( m\ddot\xi = -T \sin\theta\)$

• d’où l’expression de \(\theta\), \(l\) et \(x_c\) en fonction de \(\xi\) et \(\eta\)

\[ \tan \theta = \frac{\ddot{\xi}}{\ddot{\eta}-g}\]

\[ x_c = \xi - \frac{\eta\ddot{\xi}}{\ddot{\eta}-g}\]

\[ (\xi - x_c)^2 + \eta^2 = l^2 \]

• trajectoire idéale

on planifie une trajectoire idéale pour \(\xi\) et \(\eta\) , et on en déduit la valeur de \(x_c(t)\) \(\theta(t)\) et \(l(t)\), et le contrôle associé

• trajectoire rectiligne AB

xi, eta = dynamicsymbols('xi eta')
display(sp.Eq(sp.tan(theta), xi.diff(t,t)/(eta.diff(t,t)-g)))
display(sp.Eq(xc, xi - eta*xi.diff(t,t)/(eta.diff(t,t)-g)) )

\[\displaystyle \tan{\left(\theta \right)} = \frac{\ddot{\xi}}{- g + \ddot{\eta}}\]

\[\displaystyle x_{c} = \xi - \frac{\eta \ddot{\xi}}{- g + \ddot{\eta}}\]

3.4.1.1. trajectoire planifiée

on utilise la trajectoire planifiée précédente pour \(\xi(t)\)

• trajectoire \(\xi(t)\) tq. $\(\xi(0)=0, \frac{d\xi}{dt}(0)=0, \frac{d^2\xi}{dt^2}(0)=0, \frac{d^3\xi}{dt^3}(0)=0, \frac{d^4\xi}{dt^4}(0)=0\)\( \)\(\xi(t_f)=x_f, \frac{d\xi}{dt}(t_f)=0, \frac{d^2\xi}{dt^2}(t_f)=0, \frac{d^3\xi}{dt^3}(t_f)=0, \frac{d^4\xi}{dt^4}(t_f)=0\)$

• \(\xi(t)\) polynome de degré 9 en t

pour la trajectoire \(\eta(t)\) (même condition que \(\xi\)) sauf sur la position

• \(\eta=-l_0\) longueur à \(t=0\)

• \(\eta=-l_f\) longueur à \(t=t_f\)

xf, tf = sp.symbols('x_f t_f')
x = xf*(t/tf)**5*(126-420*(t/tf)+540*(t/tf)**2-315*(t/tf)**3+70*(t/tf)**4)
display(sp.Eq(xi,x))
# verification
print("dérivées en tf:",x.diff(t,1).subs({t:tf}),x.diff(t,2).subs({t:tf}),x.diff(t,3).subs({t:tf}),x.diff(t,4).subs({t:tf}))

\[\displaystyle \xi = \frac{t^{5} x_{f} \left(\frac{70 t^{4}}{t_{f}^{4}} - \frac{315 t^{3}}{t_{f}^{3}} + \frac{540 t^{2}}{t_{f}^{2}} - \frac{420 t}{t_{f}} + 126\right)}{t_{f}^{5}}\]

dérivées en tf: 0 0 0 0

lf = sp.symbols('l_f')
y = - l0 - (lf - l0)*(x/xf)
display(sp.Eq(eta,y))

\[\displaystyle \eta = - l_{0} - \frac{t^{5} \left(- l_{0} + l_{f}\right) \left(\frac{70 t^{4}}{t_{f}^{4}} - \frac{315 t^{3}}{t_{f}^{3}} + \frac{540 t^{2}}{t_{f}^{2}} - \frac{420 t}{t_{f}} + 126\right)}{t_{f}^{5}}\]

3.4.2. cas linéaire

on suppose que \(\theta \approx 0\)

trajectoire idéale du chariot et du cable : $\(x_{ref}(t) \approx \xi(t) \)\( \)\(l_{ref}(t) \approx - \eta(t)\)$

d’ou l’asservissement de \(F_c\) et \(C_t\)

\[ F_c = -K_c ( (x-x_{ref}) + T_c (\dot{x}-\dot{x}_{ref})) \]

\[ C_t = -g -K_t ( (l-l_{ref}) + T_t (\dot{l}-\dot{l}_{ref})) \]

xref = x
lref = -y
display("trajectoire idéale:",xref, lref)

'trajectoire idéale:'

\[\displaystyle \frac{t^{5} x_{f} \left(\frac{70 t^{4}}{t_{f}^{4}} - \frac{315 t^{3}}{t_{f}^{3}} + \frac{540 t^{2}}{t_{f}^{2}} - \frac{420 t}{t_{f}} + 126\right)}{t_{f}^{5}}\]

\[\displaystyle l_{0} + \frac{t^{5} \left(- l_{0} + l_{f}\right) \left(\frac{70 t^{4}}{t_{f}^{4}} - \frac{315 t^{3}}{t_{f}^{3}} + \frac{540 t^{2}}{t_{f}^{2}} - \frac{420 t}{t_{f}} + 126\right)}{t_{f}^{5}}\]

# asservissement
Kc, Tc = sp.symbols('K_c T_c')
Fca = -Kc*((xc-xref)+(xcp-xref.diff(t,1))*Tc)
Fca = Fca.simplify()
display(Fca)
Kt, Tt = sp.symbols('K_t T_t')
Cta = -g -Kt*((l-lref)+(lp-lref.diff(t,1))*Tt)
Cta = Cta.simplify()
display(Cta)

\[\displaystyle \frac{K_{c} \left(630 T_{c} t^{8} x_{f} - 2520 T_{c} t^{7} t_{f} x_{f} + 3780 T_{c} t^{6} t_{f}^{2} x_{f} - 2520 T_{c} t^{5} t_{f}^{3} x_{f} + 630 T_{c} t^{4} t_{f}^{4} x_{f} - T_{c} t_{f}^{9} \dot{x}_{c} + 70 t^{9} x_{f} - 315 t^{8} t_{f} x_{f} + 540 t^{7} t_{f}^{2} x_{f} - 420 t^{6} t_{f}^{3} x_{f} + 126 t^{5} t_{f}^{4} x_{f} - t_{f}^{9} x_{c}\right)}{t_{f}^{9}}\]

\[\displaystyle \frac{K_{t} \left(- T_{t} \left(5 t^{5} \left(l_{0} - l_{f}\right) \left(56 t^{3} - 189 t^{2} t_{f} + 216 t t_{f}^{2} - 84 t_{f}^{3}\right) + 5 t^{4} \left(l_{0} - l_{f}\right) \left(70 t^{4} - 315 t^{3} t_{f} + 540 t^{2} t_{f}^{2} - 420 t t_{f}^{3} + 126 t_{f}^{4}\right) + t_{f}^{9} \dot{l}\right) - t^{5} \left(l_{0} - l_{f}\right) \left(70 t^{4} - 315 t^{3} t_{f} + 540 t^{2} t_{f}^{2} - 420 t t_{f}^{3} + 126 t_{f}^{4}\right) + t_{f}^{9} \left(l_{0} - l\right)\right) - g t_{f}^{9}}{t_{f}^{9}}\]

# fct python
FCa = 0
CTa = 0
Xref = 0
Lref = 0
### BEGIN SOLUTION
FCa = sp.lambdify([t,xc,xcp,xf,tf,Kc,Tc],Fca,'numpy')
CTa = sp.lambdify([t,l,lp,l0,lf,tf,Kt,Tt,g],Cta,'numpy')
Xref= sp.lambdify([t,xf,tf],xref,'numpy')
Lref= sp.lambdify([t,l0,lf,tf],lref,'numpy')
### END SOLUTION

3.4.3. Equation lagrange avec couple

alpha = sp.Symbol('alpha')
La = sp.simplify(La.subs({M:alpha*m}))
display(La)
Fc, Ct = sp.symbols('F_c C_t')
LM = LagrangesMethod(La,[theta,xc,l],forcelist=[(C,Fc*alpha*m*RO.x),(Rt,Ct*m*rho*RO.z)], frame = RO)
eq = sp.simplify(LM.form_lagranges_equations())
display(eq)

\[\displaystyle \frac{m \left(\alpha \dot{x}_{c}^{2} + 2 g l \cos{\left(\theta \right)} + l^{2} \dot{\theta}^{2} + 2 l \cos{\left(\theta \right)} \dot{\theta} \dot{x}_{c} + 2 \sin{\left(\theta \right)} \dot{l} \dot{x}_{c} + \dot{l}^{2} + \dot{x}_{c}^{2}\right)}{2}\]

\[\begin{split}\displaystyle \left[\begin{matrix}m \left(g \sin{\left(\theta \right)} + l \ddot{\theta} + \cos{\left(\theta \right)} \ddot{x}_{c} + 2 \dot{l} \dot{\theta}\right) l\\m \left(- F_{c} \alpha + \alpha \ddot{x}_{c} - l \sin{\left(\theta \right)} \dot{\theta}^{2} + l \cos{\left(\theta \right)} \ddot{\theta} + \sin{\left(\theta \right)} \ddot{l} + 2 \cos{\left(\theta \right)} \dot{l} \dot{\theta} + \ddot{x}_{c}\right)\\m \left(- C_{t} - g \cos{\left(\theta \right)} - l \dot{\theta}^{2} + \sin{\left(\theta \right)} \ddot{x}_{c} + \ddot{l}\right)\end{matrix}\right]\end{split}\]

# calcul du second membre
smb = sp.simplify(sp.simplify(LM.rhs()).doit())
display(smb)
smbF = sp.lambdify([theta,xc,l,thetap,xcp,lp,Fc,Ct,g,alpha],smb,'numpy')

\[\begin{split}\displaystyle \left[\begin{matrix}\dot{\theta}\\\dot{x}_{c}\\\dot{l}\\\frac{\frac{C_{t} \sin{\left(2 \theta \right)}}{2} - F_{c} \alpha \cos{\left(\theta \right)} - \alpha g \sin{\left(\theta \right)} - 2 \alpha \dot{l} \dot{\theta}}{\alpha l}\\- \frac{C_{t} \sin{\left(\theta \right)}}{\alpha} + F_{c}\\C_{t} + \frac{C_{t} \sin^{2}{\left(\theta \right)}}{\alpha} - F_{c} \sin{\left(\theta \right)} + g \cos{\left(\theta \right)} + l \dot{\theta}^{2}\end{matrix}\right]\end{split}\]

3.4.4. Simulation de la trajectoire

printmd("### parametres trajectoire: Xf={} L0={} Lf={} Lm={} alpha={}".
        format(_XF_,_L0_,_L1_,_L2_,_ALPHA_))

parametres trajectoire: Xf=7.0 L0=7.0 Lf=8.0 Lm=4.0 alpha=0.8

# PARAMETRES NUMERIQUES
TF = 10.0
#TF = 8.0
XF = 0
L0 = 0
LF = 0
ALPHA = 0
### BEGIN SOLUTION
XF = 4.0
ALPHA = 0.5
L0 = 3.0
LF = 2.0
### END SOLUTION
GG = 9.81
#
KC = 50.0
TC = 20./KC
KT = 50.0
TT = 20./KT
Nt = 400
tt = np.linspace(0,TF,Nt)

# trajectoire idéale linéarisée
XREF = Xref(tt,XF,TF)
LREF = Lref(tt,L0,LF,TF)
plt.figure(figsize=(12,6))
plt.subplot(1,2,1)
plt.plot(tt,XREF)
plt.title("Position ")
plt.subplot(1,2,2)
plt.plot(tt,LREF)
plt.title("Longueur")

Text(0.5, 1.0, 'Longueur')

3.5. cas non linéaire

• ddl fonction de la trajectoire (idéale) \(\xi\) \(\eta\) $\( x_{ref} = \xi - \frac{\eta\ddot{\xi}}{\ddot{\eta}-g}\)$

\[ l_{ref} = \sqrt{(\frac{\eta\ddot{\xi}}{\ddot{\eta}-g})^2 + \eta^2}\]

xref = x - y*x.diff(t,2)/(y.diff(t,2)-g)
xref = xref.doit()
lref = sp.sqrt((y*x.diff(t,2)/(y.diff(t,2)-g))**2 + y**2)
lref = lref.doit()
print(xref, lref)

t**5*x_f*(70*t**4/t_f**4 - 315*t**3/t_f**3 + 540*t**2/t_f**2 - 420*t/t_f + 126)/t_f**5 - 10*t**3*x_f*(-l_0 - t**5*(-l_0 + l_f)*(70*t**4/t_f**4 - 315*t**3/t_f**3 + 540*t**2/t_f**2 - 420*t/t_f + 126)/t_f**5)*(140*t**4/t_f**4 - 630*t**3/t_f**3 + 3*t**2*(28*t**2/t_f**2 - 63*t/t_f + 36)/t_f**2 + 1080*t**2/t_f**2 + 5*t*(56*t**3/t_f**3 - 189*t**2/t_f**2 + 216*t/t_f - 84)/t_f - 840*t/t_f + 252)/(t_f**5*(-g + 10*t**3*(l_0 - l_f)*(140*t**4/t_f**4 - 630*t**3/t_f**3 + 3*t**2*(28*t**2/t_f**2 - 63*t/t_f + 36)/t_f**2 + 1080*t**2/t_f**2 + 5*t*(56*t**3/t_f**3 - 189*t**2/t_f**2 + 216*t/t_f - 84)/t_f - 840*t/t_f + 252)/t_f**5)) sqrt(100*t**6*x_f**2*(-l_0 - t**5*(-l_0 + l_f)*(70*t**4/t_f**4 - 315*t**3/t_f**3 + 540*t**2/t_f**2 - 420*t/t_f + 126)/t_f**5)**2*(140*t**4/t_f**4 - 630*t**3/t_f**3 + 3*t**2*(28*t**2/t_f**2 - 63*t/t_f + 36)/t_f**2 + 1080*t**2/t_f**2 + 5*t*(56*t**3/t_f**3 - 189*t**2/t_f**2 + 216*t/t_f - 84)/t_f - 840*t/t_f + 252)**2/(t_f**10*(-g + 10*t**3*(l_0 - l_f)*(140*t**4/t_f**4 - 630*t**3/t_f**3 + 3*t**2*(28*t**2/t_f**2 - 63*t/t_f + 36)/t_f**2 + 1080*t**2/t_f**2 + 5*t*(56*t**3/t_f**3 - 189*t**2/t_f**2 + 216*t/t_f - 84)/t_f - 840*t/t_f + 252)/t_f**5)**2) + (-l_0 - t**5*(-l_0 + l_f)*(70*t**4/t_f**4 - 315*t**3/t_f**3 + 540*t**2/t_f**2 - 420*t/t_f + 126)/t_f**5)**2)

# asservissement pour obtenir la trajectoire
Kc, Tc = sp.symbols('K_c T_c')
Fca = -Kc*((xc-xref)+(xcp-xref.diff(t,1))*Tc)
#Fca = Fca.simplify()
#display(Fca)
print(Fca)
Kt, Tt = sp.symbols('K_t T_t')
Cta = -g - Kt*((l-lref)+(lp-lref.diff(t,1))*Tt)
#Cta = Cta.simplify()
#display(Cta)
print(Cta)

-K_c*(T_c*(-t**5*x_f*(280*t**3/t_f**4 - 945*t**2/t_f**3 + 1080*t/t_f**2 - 420/t_f)/t_f**5 - 5*t**4*x_f*(70*t**4/t_f**4 - 315*t**3/t_f**3 + 540*t**2/t_f**2 - 420*t/t_f + 126)/t_f**5 + 10*t**3*x_f*(-l_0 - t**5*(-l_0 + l_f)*(70*t**4/t_f**4 - 315*t**3/t_f**3 + 540*t**2/t_f**2 - 420*t/t_f + 126)/t_f**5)*(560*t**3/t_f**4 + 3*t**2*(56*t/t_f**2 - 63/t_f)/t_f**2 - 1890*t**2/t_f**3 + 5*t*(168*t**2/t_f**3 - 378*t/t_f**2 + 216/t_f)/t_f + 6*t*(28*t**2/t_f**2 - 63*t/t_f + 36)/t_f**2 + 2160*t/t_f**2 + 5*(56*t**3/t_f**3 - 189*t**2/t_f**2 + 216*t/t_f - 84)/t_f - 840/t_f)/(t_f**5*(-g + 10*t**3*(l_0 - l_f)*(140*t**4/t_f**4 - 630*t**3/t_f**3 + 3*t**2*(28*t**2/t_f**2 - 63*t/t_f + 36)/t_f**2 + 1080*t**2/t_f**2 + 5*t*(56*t**3/t_f**3 - 189*t**2/t_f**2 + 216*t/t_f - 84)/t_f - 840*t/t_f + 252)/t_f**5)) + 10*t**3*x_f*(-t**5*(-l_0 + l_f)*(280*t**3/t_f**4 - 945*t**2/t_f**3 + 1080*t/t_f**2 - 420/t_f)/t_f**5 - 5*t**4*(-l_0 + l_f)*(70*t**4/t_f**4 - 315*t**3/t_f**3 + 540*t**2/t_f**2 - 420*t/t_f + 126)/t_f**5)*(140*t**4/t_f**4 - 630*t**3/t_f**3 + 3*t**2*(28*t**2/t_f**2 - 63*t/t_f + 36)/t_f**2 + 1080*t**2/t_f**2 + 5*t*(56*t**3/t_f**3 - 189*t**2/t_f**2 + 216*t/t_f - 84)/t_f - 840*t/t_f + 252)/(t_f**5*(-g + 10*t**3*(l_0 - l_f)*(140*t**4/t_f**4 - 630*t**3/t_f**3 + 3*t**2*(28*t**2/t_f**2 - 63*t/t_f + 36)/t_f**2 + 1080*t**2/t_f**2 + 5*t*(56*t**3/t_f**3 - 189*t**2/t_f**2 + 216*t/t_f - 84)/t_f - 840*t/t_f + 252)/t_f**5)) + 10*t**3*x_f*(-l_0 - t**5*(-l_0 + l_f)*(70*t**4/t_f**4 - 315*t**3/t_f**3 + 540*t**2/t_f**2 - 420*t/t_f + 126)/t_f**5)*(-10*t**3*(l_0 - l_f)*(560*t**3/t_f**4 + 3*t**2*(56*t/t_f**2 - 63/t_f)/t_f**2 - 1890*t**2/t_f**3 + 5*t*(168*t**2/t_f**3 - 378*t/t_f**2 + 216/t_f)/t_f + 6*t*(28*t**2/t_f**2 - 63*t/t_f + 36)/t_f**2 + 2160*t/t_f**2 + 5*(56*t**3/t_f**3 - 189*t**2/t_f**2 + 216*t/t_f - 84)/t_f - 840/t_f)/t_f**5 - 30*t**2*(l_0 - l_f)*(140*t**4/t_f**4 - 630*t**3/t_f**3 + 3*t**2*(28*t**2/t_f**2 - 63*t/t_f + 36)/t_f**2 + 1080*t**2/t_f**2 + 5*t*(56*t**3/t_f**3 - 189*t**2/t_f**2 + 216*t/t_f - 84)/t_f - 840*t/t_f + 252)/t_f**5)*(140*t**4/t_f**4 - 630*t**3/t_f**3 + 3*t**2*(28*t**2/t_f**2 - 63*t/t_f + 36)/t_f**2 + 1080*t**2/t_f**2 + 5*t*(56*t**3/t_f**3 - 189*t**2/t_f**2 + 216*t/t_f - 84)/t_f - 840*t/t_f + 252)/(t_f**5*(-g + 10*t**3*(l_0 - l_f)*(140*t**4/t_f**4 - 630*t**3/t_f**3 + 3*t**2*(28*t**2/t_f**2 - 63*t/t_f + 36)/t_f**2 + 1080*t**2/t_f**2 + 5*t*(56*t**3/t_f**3 - 189*t**2/t_f**2 + 216*t/t_f - 84)/t_f - 840*t/t_f + 252)/t_f**5)**2) + 30*t**2*x_f*(-l_0 - t**5*(-l_0 + l_f)*(70*t**4/t_f**4 - 315*t**3/t_f**3 + 540*t**2/t_f**2 - 420*t/t_f + 126)/t_f**5)*(140*t**4/t_f**4 - 630*t**3/t_f**3 + 3*t**2*(28*t**2/t_f**2 - 63*t/t_f + 36)/t_f**2 + 1080*t**2/t_f**2 + 5*t*(56*t**3/t_f**3 - 189*t**2/t_f**2 + 216*t/t_f - 84)/t_f - 840*t/t_f + 252)/(t_f**5*(-g + 10*t**3*(l_0 - l_f)*(140*t**4/t_f**4 - 630*t**3/t_f**3 + 3*t**2*(28*t**2/t_f**2 - 63*t/t_f + 36)/t_f**2 + 1080*t**2/t_f**2 + 5*t*(56*t**3/t_f**3 - 189*t**2/t_f**2 + 216*t/t_f - 84)/t_f - 840*t/t_f + 252)/t_f**5)) + Derivative(x_c(t), t)) - t**5*x_f*(70*t**4/t_f**4 - 315*t**3/t_f**3 + 540*t**2/t_f**2 - 420*t/t_f + 126)/t_f**5 + 10*t**3*x_f*(-l_0 - t**5*(-l_0 + l_f)*(70*t**4/t_f**4 - 315*t**3/t_f**3 + 540*t**2/t_f**2 - 420*t/t_f + 126)/t_f**5)*(140*t**4/t_f**4 - 630*t**3/t_f**3 + 3*t**2*(28*t**2/t_f**2 - 63*t/t_f + 36)/t_f**2 + 1080*t**2/t_f**2 + 5*t*(56*t**3/t_f**3 - 189*t**2/t_f**2 + 216*t/t_f - 84)/t_f - 840*t/t_f + 252)/(t_f**5*(-g + 10*t**3*(l_0 - l_f)*(140*t**4/t_f**4 - 630*t**3/t_f**3 + 3*t**2*(28*t**2/t_f**2 - 63*t/t_f + 36)/t_f**2 + 1080*t**2/t_f**2 + 5*t*(56*t**3/t_f**3 - 189*t**2/t_f**2 + 216*t/t_f - 84)/t_f - 840*t/t_f + 252)/t_f**5)) + x_c(t))

-K_t*(T_t*(Derivative(l(t), t) - (50*t**6*x_f**2*(-l_0 - t**5*(-l_0 + l_f)*(70*t**4/t_f**4 - 315*t**3/t_f**3 + 540*t**2/t_f**2 - 420*t/t_f + 126)/t_f**5)**2*(140*t**4/t_f**4 - 630*t**3/t_f**3 + 3*t**2*(28*t**2/t_f**2 - 63*t/t_f + 36)/t_f**2 + 1080*t**2/t_f**2 + 5*t*(56*t**3/t_f**3 - 189*t**2/t_f**2 + 216*t/t_f - 84)/t_f - 840*t/t_f + 252)*(1120*t**3/t_f**4 + 6*t**2*(56*t/t_f**2 - 63/t_f)/t_f**2 - 3780*t**2/t_f**3 + 10*t*(168*t**2/t_f**3 - 378*t/t_f**2 + 216/t_f)/t_f + 12*t*(28*t**2/t_f**2 - 63*t/t_f + 36)/t_f**2 + 4320*t/t_f**2 + 10*(56*t**3/t_f**3 - 189*t**2/t_f**2 + 216*t/t_f - 84)/t_f - 1680/t_f)/(t_f**10*(-g + 10*t**3*(l_0 - l_f)*(140*t**4/t_f**4 - 630*t**3/t_f**3 + 3*t**2*(28*t**2/t_f**2 - 63*t/t_f + 36)/t_f**2 + 1080*t**2/t_f**2 + 5*t*(56*t**3/t_f**3 - 189*t**2/t_f**2 + 216*t/t_f - 84)/t_f - 840*t/t_f + 252)/t_f**5)**2) + 50*t**6*x_f**2*(-l_0 - t**5*(-l_0 + l_f)*(70*t**4/t_f**4 - 315*t**3/t_f**3 + 540*t**2/t_f**2 - 420*t/t_f + 126)/t_f**5)*(-2*t**5*(-l_0 + l_f)*(280*t**3/t_f**4 - 945*t**2/t_f**3 + 1080*t/t_f**2 - 420/t_f)/t_f**5 - 10*t**4*(-l_0 + l_f)*(70*t**4/t_f**4 - 315*t**3/t_f**3 + 540*t**2/t_f**2 - 420*t/t_f + 126)/t_f**5)*(140*t**4/t_f**4 - 630*t**3/t_f**3 + 3*t**2*(28*t**2/t_f**2 - 63*t/t_f + 36)/t_f**2 + 1080*t**2/t_f**2 + 5*t*(56*t**3/t_f**3 - 189*t**2/t_f**2 + 216*t/t_f - 84)/t_f - 840*t/t_f + 252)**2/(t_f**10*(-g + 10*t**3*(l_0 - l_f)*(140*t**4/t_f**4 - 630*t**3/t_f**3 + 3*t**2*(28*t**2/t_f**2 - 63*t/t_f + 36)/t_f**2 + 1080*t**2/t_f**2 + 5*t*(56*t**3/t_f**3 - 189*t**2/t_f**2 + 216*t/t_f - 84)/t_f - 840*t/t_f + 252)/t_f**5)**2) + 50*t**6*x_f**2*(-l_0 - t**5*(-l_0 + l_f)*(70*t**4/t_f**4 - 315*t**3/t_f**3 + 540*t**2/t_f**2 - 420*t/t_f + 126)/t_f**5)**2*(-20*t**3*(l_0 - l_f)*(560*t**3/t_f**4 + 3*t**2*(56*t/t_f**2 - 63/t_f)/t_f**2 - 1890*t**2/t_f**3 + 5*t*(168*t**2/t_f**3 - 378*t/t_f**2 + 216/t_f)/t_f + 6*t*(28*t**2/t_f**2 - 63*t/t_f + 36)/t_f**2 + 2160*t/t_f**2 + 5*(56*t**3/t_f**3 - 189*t**2/t_f**2 + 216*t/t_f - 84)/t_f - 840/t_f)/t_f**5 - 60*t**2*(l_0 - l_f)*(140*t**4/t_f**4 - 630*t**3/t_f**3 + 3*t**2*(28*t**2/t_f**2 - 63*t/t_f + 36)/t_f**2 + 1080*t**2/t_f**2 + 5*t*(56*t**3/t_f**3 - 189*t**2/t_f**2 + 216*t/t_f - 84)/t_f - 840*t/t_f + 252)/t_f**5)*(140*t**4/t_f**4 - 630*t**3/t_f**3 + 3*t**2*(28*t**2/t_f**2 - 63*t/t_f + 36)/t_f**2 + 1080*t**2/t_f**2 + 5*t*(56*t**3/t_f**3 - 189*t**2/t_f**2 + 216*t/t_f - 84)/t_f - 840*t/t_f + 252)**2/(t_f**10*(-g + 10*t**3*(l_0 - l_f)*(140*t**4/t_f**4 - 630*t**3/t_f**3 + 3*t**2*(28*t**2/t_f**2 - 63*t/t_f + 36)/t_f**2 + 1080*t**2/t_f**2 + 5*t*(56*t**3/t_f**3 - 189*t**2/t_f**2 + 216*t/t_f - 84)/t_f - 840*t/t_f + 252)/t_f**5)**3) + 300*t**5*x_f**2*(-l_0 - t**5*(-l_0 + l_f)*(70*t**4/t_f**4 - 315*t**3/t_f**3 + 540*t**2/t_f**2 - 420*t/t_f + 126)/t_f**5)**2*(140*t**4/t_f**4 - 630*t**3/t_f**3 + 3*t**2*(28*t**2/t_f**2 - 63*t/t_f + 36)/t_f**2 + 1080*t**2/t_f**2 + 5*t*(56*t**3/t_f**3 - 189*t**2/t_f**2 + 216*t/t_f - 84)/t_f - 840*t/t_f + 252)**2/(t_f**10*(-g + 10*t**3*(l_0 - l_f)*(140*t**4/t_f**4 - 630*t**3/t_f**3 + 3*t**2*(28*t**2/t_f**2 - 63*t/t_f + 36)/t_f**2 + 1080*t**2/t_f**2 + 5*t*(56*t**3/t_f**3 - 189*t**2/t_f**2 + 216*t/t_f - 84)/t_f - 840*t/t_f + 252)/t_f**5)**2) + (-l_0 - t**5*(-l_0 + l_f)*(70*t**4/t_f**4 - 315*t**3/t_f**3 + 540*t**2/t_f**2 - 420*t/t_f + 126)/t_f**5)*(-2*t**5*(-l_0 + l_f)*(280*t**3/t_f**4 - 945*t**2/t_f**3 + 1080*t/t_f**2 - 420/t_f)/t_f**5 - 10*t**4*(-l_0 + l_f)*(70*t**4/t_f**4 - 315*t**3/t_f**3 + 540*t**2/t_f**2 - 420*t/t_f + 126)/t_f**5)/2)/sqrt(100*t**6*x_f**2*(-l_0 - t**5*(-l_0 + l_f)*(70*t**4/t_f**4 - 315*t**3/t_f**3 + 540*t**2/t_f**2 - 420*t/t_f + 126)/t_f**5)**2*(140*t**4/t_f**4 - 630*t**3/t_f**3 + 3*t**2*(28*t**2/t_f**2 - 63*t/t_f + 36)/t_f**2 + 1080*t**2/t_f**2 + 5*t*(56*t**3/t_f**3 - 189*t**2/t_f**2 + 216*t/t_f - 84)/t_f - 840*t/t_f + 252)**2/(t_f**10*(-g + 10*t**3*(l_0 - l_f)*(140*t**4/t_f**4 - 630*t**3/t_f**3 + 3*t**2*(28*t**2/t_f**2 - 63*t/t_f + 36)/t_f**2 + 1080*t**2/t_f**2 + 5*t*(56*t**3/t_f**3 - 189*t**2/t_f**2 + 216*t/t_f - 84)/t_f - 840*t/t_f + 252)/t_f**5)**2) + (-l_0 - t**5*(-l_0 + l_f)*(70*t**4/t_f**4 - 315*t**3/t_f**3 + 540*t**2/t_f**2 - 420*t/t_f + 126)/t_f**5)**2)) - sqrt(100*t**6*x_f**2*(-l_0 - t**5*(-l_0 + l_f)*(70*t**4/t_f**4 - 315*t**3/t_f**3 + 540*t**2/t_f**2 - 420*t/t_f + 126)/t_f**5)**2*(140*t**4/t_f**4 - 630*t**3/t_f**3 + 3*t**2*(28*t**2/t_f**2 - 63*t/t_f + 36)/t_f**2 + 1080*t**2/t_f**2 + 5*t*(56*t**3/t_f**3 - 189*t**2/t_f**2 + 216*t/t_f - 84)/t_f - 840*t/t_f + 252)**2/(t_f**10*(-g + 10*t**3*(l_0 - l_f)*(140*t**4/t_f**4 - 630*t**3/t_f**3 + 3*t**2*(28*t**2/t_f**2 - 63*t/t_f + 36)/t_f**2 + 1080*t**2/t_f**2 + 5*t*(56*t**3/t_f**3 - 189*t**2/t_f**2 + 216*t/t_f - 84)/t_f - 840*t/t_f + 252)/t_f**5)**2) + (-l_0 - t**5*(-l_0 + l_f)*(70*t**4/t_f**4 - 315*t**3/t_f**3 + 540*t**2/t_f**2 - 420*t/t_f + 126)/t_f**5)**2) + l(t)) - g

# fct numpy
FCa = sp.lambdify([t,xc,xcp,xf,l0,lf,tf,Kc,Tc,g],Fca,'numpy')
CTa = sp.lambdify([t,l,lp,xf,l0,lf,tf,Kt,Tt,g],Cta,'numpy')
Xref= sp.lambdify([t,xf,l0,lf,tf,g],xref,'numpy')
Lref= sp.lambdify([t,xf,l0,lf,tf,g],lref,'numpy')

# trajectoire ideale
XREF = Xref(tt,XF,L0,LF,TF,GG)
LREF = Lref(tt,XF,L0,LF,TF,GG)
plt.figure(figsize=(12,6))
plt.subplot(1,2,1)
plt.plot(tt,XREF)
plt.title("Position ")
plt.subplot(1,2,2)
plt.plot(tt,LREF)
plt.title("Longueur")

Text(0.5, 1.0, 'Longueur')

# fonction 2nd membre
def F(Y,t):
    '''2nd mbre de l EDO dY/dt = F(Y,t) '''
    global ALPHA,TF,XF
    ### BEGIN SOLUTION
    FC = FCa(t,Y[1],Y[4],XF,L0,LF,TF,KC,TC,GG)
    CT = CTa(t,Y[2],Y[5],XF,L0,LF,TF,KT,TT,GG)
    FF = smbF(Y[0],Y[1],Y[2],Y[3],Y[4],Y[5],FC,CT,GG,ALPHA)
    return FF[:,0]
    ### END SOLUTION

# simulation
Y0 = [0.0, 0.0, L0, 0., 0., 0. ]
print(F(Y0,0.))
sol = odeint(F,Y0,tt)
THETA = sol[:,0]
XC    = sol[:,1]
LL    = sol[:,2]

[0. 0. 0. 0. 0. 0.]

plt.figure(figsize=(12,6))
plt.subplot(1,3,1)
plt.plot(tt,THETA*180/np.pi)
plt.ylim(-10,10)
plt.title("Angle$\\theta$ en degré")
plt.subplot(1,3,2)
plt.plot(tt,XC)
plt.plot(tt,XREF,'--')
plt.title('Position $x_c(t)$')
plt.subplot(1,3,3)
plt.plot(tt,LL)
plt.plot(tt,LREF,'--')
plt.title('longueur $l(t)$')

Text(0.5, 1.0, 'longueur $l(t)$')

# tracer du mouvement
plt.figure(figsize=(12,8))
for i in range(0,len(tt),20):
    X,Y = [XC[i],XC[i]+LL[i]*np.sin(THETA[i])],[0.,-LL[i]*np.cos(THETA[i])]
    plt.plot(X,Y,'-o',ms=20)
plt.axis('equal')

\[\displaystyle \left( -0.234930948158735, \ 4.30557876347815, \ -3.15, \ 0.15\right)\]

3.6. Evitement d’un obstacle (optionnel)

• au milieu de la trajectoire se trouve un obstacle et la charge doit avoir en ce point une hauteur \(l_m\).

• Refaire la planification de trajectoire dans ce cas: trajectoire ACB

• sans obstacle la trajectoire droite: $\( y = l_0 + (l_f-l_0) x \)$

• avec obstacle tq \(y=y_a\): on xie par une parabole $\( y = l_0 + (l_f-l_0) x (a+bx+cx^2)\)$

avec 3 conditions:

• \(y = l_f\) en x=1

• \(y = l_a\) en x=1/2

• \(\dot{y} = 0\) en x=1/2

pour \(l_a = 2l_f - l_0\) on trouve:

\[ y = l_0 + (l_f-l_0) x (9-12x+4x^2)\]

3.7. FIN du TP
