Aérodynamique

visualisation de l’écoulement autour d’un profil d’aile

Figure 1:visualisation de l’écoulement autour d’un profil d’aile

Aérodynamique

L’aérodynamique est une branche de la dynamique des fluides qui étudie les écoulements d’air, et leurs effets sur des éléments solides, en particulier les ailes d’avions ou les pales des éoliennes.

Une aile dans un écoulement (figure Figure 2) peut dans un premier temps être étudiée en 2D (figure Figure 3). La théorie des profils mince (voir l’article sur wikipedia) permet d’expliquer l’apparition de la force portance sur un profil mince dans un écoulement en utilisant une théorie de fluide parfait avec circulation de vitesse.

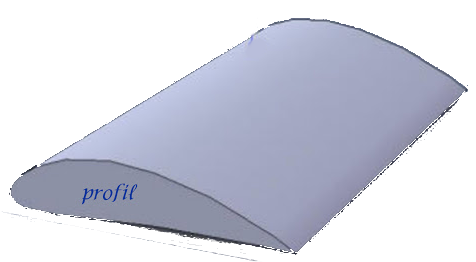

profil d’aile  en 3D

Figure 2:profil d’aile en 3D

profil d’aile  en 2D

Figure 3:profil d’aile en 2D

La forme du profil permet en effet de créer une circulation de vitesse autour du profil (dans le sens des aiguilles d’une montre). Cette circulation va accélérer la vitesse sur l’extrados (partie supérieure de l’aile) et au contraire diminuer la vitesse sur l’intrados (partie inférieure).

En utilisant Bernoulli, on a donc une dépression sur l’extrados et une surpression sur l’intrados, ce qui génère une force de portance FpF_p (noté L pour lift sur le schéma) perpendiculaire à la direction de la vitesse incidente (donc ici dans la direction verticale).

La répartition de pression engendre aussi une force de traînée dans la direction horizontale, dite traînée de forme. Alors que la force de portance est bien prédite par la théorie fluide parfait des profils minces, la force de traînée FtF_t ( noté D pour drag sur le schéma) est elle essentiellement d’origine visqueuse. La théorie précédente n’est donc pas suffisante pour la prédire. Il faut utiliser la théorie de la couche limite pour espérer la prédire correctement.

Lorsque l’angle d’incidence augmente et dépasse une valeur limite, la couche limite sur l’extrados décolle et le profil décroche avec une apparition de tourbillon et une perte soudaine de portance (voir image ci dessous de l’expérience de Prandtl).

On limitera donc l’étude à des angles d’incidence compris entre -20° et +20°.

visualisation du décrochage d’une aile

Figure 4:visualisation du décrochage d’une aile

Analyse dimensionnelle

On considère un profil de corde LcL_c (noté C sur la figure) et d’envergure WW avec une incidente α\alpha par rapport à une vitesse amont horizontale U0U_0. Le fluide est de l’air de viscosité μ\mu et de masse volumique ρ0\rho_0. On veux calculer les composantes de la force aérodynamique Fa\vec{F_a}

Fa=FpeyFtex\vec{F_a} = F_p \vec{e_y} - F_t \vec{e_x}

Le problème étudié dépend donc 3 unités de base (m/s/kg) et de 8 grandeurs:

Fp,Ft,U0,ρ,μ,α,Lc,WF_p, F_t, U_0, \rho, \mu, \alpha, L_c, W

avec lesquelles on construit 5 nombres sans dimensions

  1. l’angle d’incidence α\alpha, en générale petit (de -20° et +20° )

  2. l’élancement de l’aile, rapport de l’envergure sur la corde, qui est très grand pour les planeurs, un peu moins pour les avions de lignes et peit pour les avions de chasse

Φ=WLc\Phi = \frac{W}{L_c}
  1. le nombre de Reynolds: ReRe, en générale très grand vu la vitesse de vol des avions

Re=ρCVμRe=\frac{\rho CV}{\mu}
  1. le coefficient de portance CLC_L

CL=FL12ρV2LCWC_L=\frac{F_{L}}{\frac{1}{2}\rho V^{2}L_C W}
  1. le coefficient de traînée CDC_D

CD=FD12ρV2LCWC_D=\frac{F_{D}}{\frac{1}{2}\rho V^{2}L_C W}

La loi sur la portance s’écrit alors sous forme sans dimension:

CL=Fp12ρ0U02LcW=CL(α,Re,Φ)C_L = \frac{F_p}{\frac{1}{2}\rho_0 U_0^2 L_c W} = C_L(\alpha, Re, \Phi)

et la loi de traînée

CD=Ft12ρ0U02LcW=CD(α,Re,Φ)C_D = \frac{F_t}{\frac{1}{2}\rho_0 U_0^2 L_c W} = C_D(\alpha, Re, \Phi)

Théorie simplifiée de la portance

On présente ici un modèle simplifié des efforts exercés par un profil d’aile de longueur (de corde) LcL_c en incidence d’angle α\alpha sur un écoulement stationnaire d’un fluide parfait incompressible de masse volumique ρ\rho et de vitesse U1U_1 (schéma ci-dessous Figure 5). Ce présentation est inspirée de l’article de H. Babinsky “How do wings work?” Babinsky, 2003

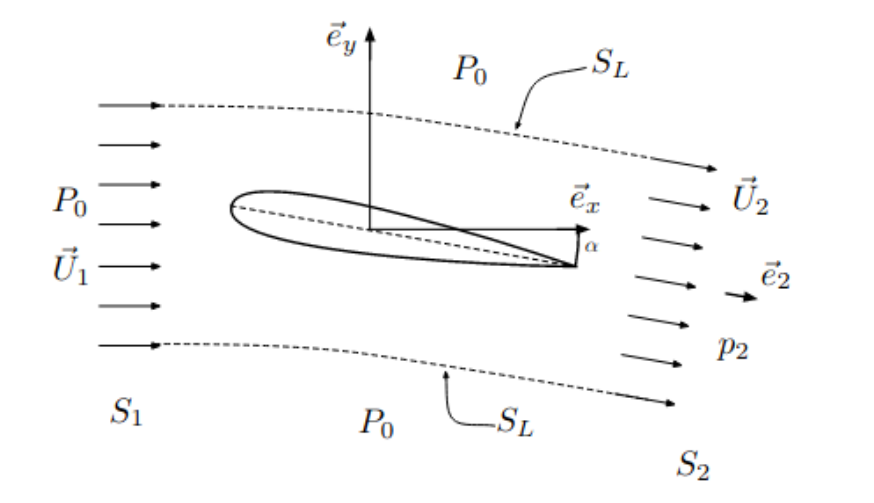

schéma de l’écoulement autour d’un profil d’aile

Figure 5:schéma de l’écoulement autour d’un profil d’aile

On constate expérimentalement (figure Figure 6) que l’effet de l’aile sur l’écoulement, aux faibles incidences, est de dévier les lignes de courant d’un angle α\alpha correspondant à l’angle d’incidence du profil, c.a.d l’angle d’inclinaison du bord de fuite. Sur cette figure, on note que la déviation de l’écoulement est régulière uniquement aux faibles incidences (pour des angles α\alpha jusqu’à une vingtaine de degrés), et qu’à forte incidence l’écoulement à l’arrière de l’aile devient très complexe (sillage turbulent).

visualisation expérimentale de l’écoulement autour d’un profil d’aile

Figure 6:visualisation expérimentale de l’écoulement autour d’un profil d’aile

D’après le principe fondamental de la dynamique, un changement de direction de la quantité de mouvement d’un système est forcément du à l’application d’une force extérieure. Le profil exerce donc une force sur l’écoulement pour le dévier, et par principe d’action-réaction l’écoulement exerce une force opposée F\vec{F} sur le profil.

Cette force aérodynamique F\vec{F}:

F=Fxex+Fyey\vec{F} = F_x \vec{e}_x + F_y \vec{e}_y

qui possède 2 composantes:

Pour déterminer cette force, on va effectuer des bilans dans un volume de contrôle Ω\Omega limité par une surface amont S1S_1, une surface avale S2S_2 et une surface latérale SLS_L (figure Figure 1). On suppose qu’en S1S_1 la vitesse moyenne est horizontale, vaut U1U_1 et est perpendiculaire à S1S_1, qu’en S2S_2 la vitesse moyenne est inclinée d’un angle α\alpha, vaut U2U_2 et est perpendiculaire à S2S_2, et que sur la surface SLS_L la vitesse est tangente à SLS_L.

L’écoulement étant incompressible, le bilan des flux de masse est donc nulle à travers la surface de Ω\Omega. La surface SlS_l étant parallèle à la vitesse (ligne de courant), le flux de masse à travers cette surface est nulle. On en déduit l’égalité entre le flux de masse entrant à travers S1S_1 et le flux de masse sortant à travers S2S_2:

ρU1S1=ρU2S2U1S1=U2S2\rho U_1 S_1 = \rho U_2 S_2 \Rightarrow U_1 S_1 = U_2 S_2

On suppose que les surfaces S1S_1, S2S_2, SLS_L sont suffisamment loin du profil, pour que la pression sur ces surfaces reste quasiment égale à p0p_0 (on a donc p2=p0p_2=p_0).

En négligeant les forces de viscosité, la force F\vec{F} exercée par l’écoulement sur le profil correspond essentiellement à la résultant des forces de pression sur le profil.

L’écoulement étant stationnaire et en négligeant les effets de viscosité, on peut utiliser le théorème de Bernoulli entre l’entrée et la sortie le long de la surface SLS_L qui est une ligne (surface) de courant.

p1+12ρU12=p2+12ρU22p_1 + \frac{1}{2} \rho U_1 ^2 = p_2 + \frac{1}{2} \rho U_2 ^2

Avec l’hypothèse p1=p2=p0p_1=p_2=p_0 on en déduit l’égalité des modules des vitesses, et donc des surfaces S1S_1 et S2S_2 d’après (10):

U1=U2 et S1=S2U_1 = U_2 \mbox{ et } S_1 = S_2

On constate expérimentalement qu’à l’arrière du profil, la zone de déflexion de l’écoulement est de l’ordre de grandeur de la longueur de la corde LcL_c. On peut donc estimer la surface S2S_2 comme S2=WLcS_2=W L_cWW est l’envergure de l’aile dans la direction perpendiculaire au plan OzOz. On va maintenant pouvoir utiliser le bilan de quantité de mouvement pour calculer F\vec F:

Le bilan de quantité de mouvement s’écrit donc

ρU12S1ex+ρU22S2(cosαexsinαey)=F=FxexFyey\begin{align*} -\rho U_1^2 S_1 \vec{e_x} + \rho U_2^2 S_2 (\cos\alpha\,\vec{e_x} - \sin\alpha\,\vec{e_y}) &= -\vec{F} \\ &= -F_x \vec{e_x} - F_y \vec{e_y} \end{align*}

En utilisant les résultats précédents, on en déduit l’expression de FxF_x et FyF_y en fonction des paramètres du problème:

FxρU12LcW(1cosα) et FyρU12LcWsinαF_x \approx \rho U_1^2 L_c W (1-\cos\alpha) \mbox{ et } F_y \approx \rho U_1^2 L_c W\, \sin\alpha

En supposant l’angle α\alpha petit, on peut en déduire la force de traînée FDF_D est négligeable et que la force de portance FLF_L vaut:

FD=Fx0 et Fp=FyραU12LcWF_D=F_x \approx 0 \mbox{ et } F_p = F_y \approx \rho \alpha U_1^2 L_c W

d’où le coefficient de portance CLC_L

CL=Fp1/2ρU12LcW2αC_L = \frac{F_p}{1/2 \rho U_1^2 L_c W} \approx 2 \alpha

Cette théorie simplifiée permet de montrer que la portance d’une aile est bien proportionnelle à l’angle d’incidence et à la longueur de la corde, ce qui est constaté expérimentalement. Par contre la forme du profil n’intervient pas dans l’analyse. Or expérimentalement la forme du profil d’aile joue un rôle fondamentale dans la valeur de la portance.

Pour prendre en compte la forme du profil, il faut faire appel à une théorie plus complexe: la théorie des potentielles complexes et des transformations conformes de Kutta-Joukovski, qui est détaillé dans le notebook suivant.

References
  1. Babinsky, H. (2003). How do wings work? Physics Education, 38(6). 10.1088/0031-9120/38/6/001
