M2TI : méthodes de conception de SI distribués

TP 1 : conteneurs d'objets et inversion de contrôle

Application source

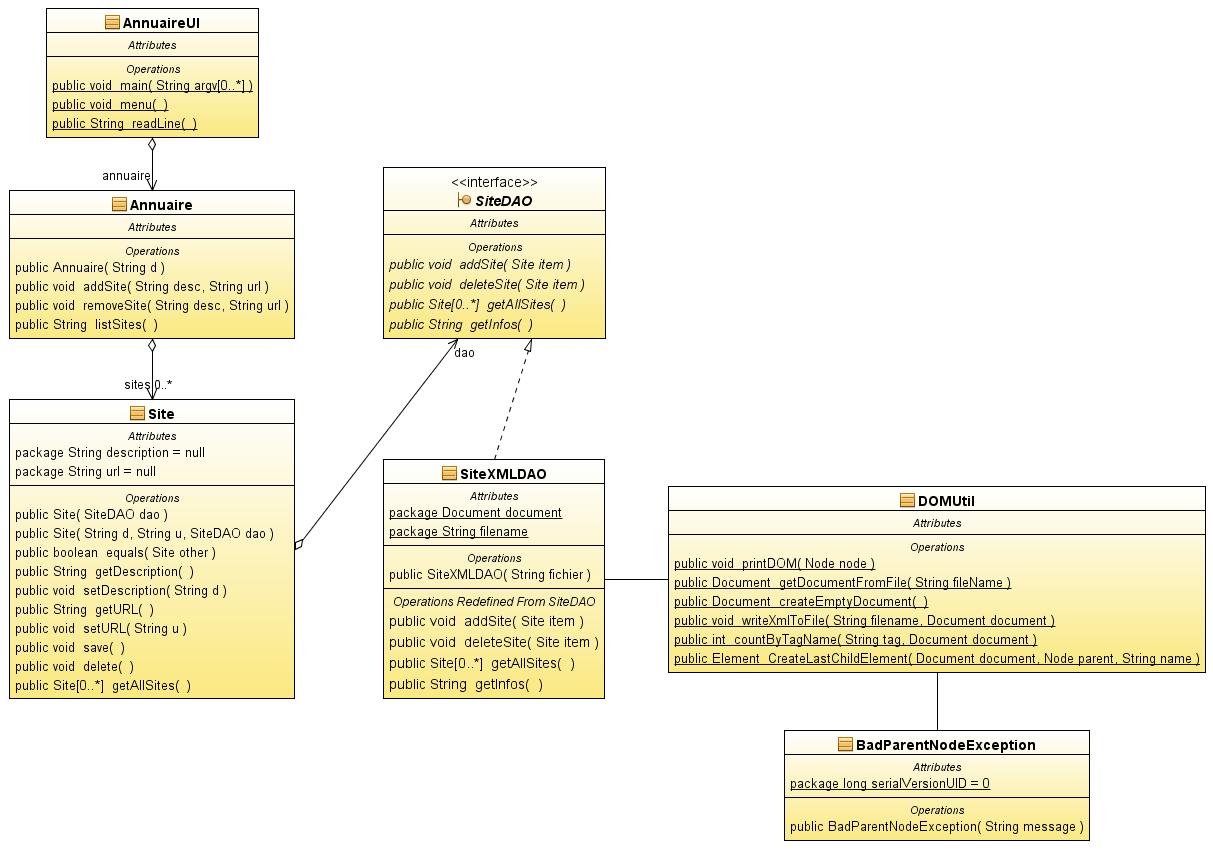

Vous allez travailler sur une application de gestion de bookmarks de sites web dont le diagramme de classes UML est disponible ici. Pour gagner du temps, une implémentation basique de cette appication est accessible là.

Intégrez les sources de cette application dans un projet Eclipse et exécutez-la.

Dans son état actuel, la fonction main de l'application est située dans la classe d'interface utilisateur (AnnuaireUI), qui instancie une classe contrôleur (Annuaire), laquelle instancie à son tour les autres classes de l'application, et notamment la classe d'accès aux données (SiteXMLDAO). Vous allez remanier la structure de cette application pour qu'elle soit conforme à quelques patrons de conception de base.

1. Mise en place d'un conteneur

Pour cela, vous allez tout d'abord créer une arborescence de trois packages "annuaire", "serveur" et "client", le premier étant le père des des suivants. Créez ensuite deux classes supplémentaires :

une classe Serveur, qui masque l'ensemble des objets en lien avec l'annuaire, à l'exception du client (AnnuaireUI), et qui instanciera un conteneur pour gérer le cycle de vie et l'accès à ces objets,
une classe contenant la fonction main, créant un serveur et un client et passant à ce dernier une référence sur l'annuaire créé par le serveur.

Indications

Le conteneur côté serveur sera basé sur l'outil PicoContainer. Vous téléchargerez sur le site la dernière version du jar ou la version disponible en local ici. La Javadoc est disponible en local là Commencez par lire la première page d'introduction à l'utilisation de cet outil, située ici.
Modifications nécessaires de la classe Annuaire :
1. la première chose à faire est de modifier l'instanciation en chaîne d'une liste et d'un objet SiteXMLDAO dans le constructeur ; modifiez ce constructeur pour que les dépendances se fassent sur des instances des objets ArrayList et SiteDAO (et non sur une valeur de nom de fichier permettant de créer un DAO)
  Les dépendances seront alors les suivantes :
  Annuaire -> ArrayList
  Annuaire -> SiteXMLDAO
  SiteXMLDAO -> valeur du nom du fichier XML (String)
2. faites en sorte que la classe Annuaire implémente l'interface Startable et ajoutez-y les méthodes requises ; dans la méthode start, appelez la méthode initSites() d'Annuaire et rajoutez un affichage indiquant que le serveur a démarré et le nom du fichier XML où sont stockées les données
Méthodes de la classe Serveur :
- constructeur : il instanciera un ContainerBuilder, un DefaultPicoContainer, puis y rajoutera quatre composants avec des dépendances entre eux, et appellera ensuite la méthode start() de l'annuaire
- méthode (provisoire) de service : getAnnuaire(), renvoyant au client une référence vers le composant annuaire instancié par le conteneur.

A ce stade, vous avez réalisé une inversion de contrôle et créé un framework permettant d'instancier et de gérer vos objets côté serveur.

2. Isolation et uniformisation des objets côté serveur

2.1. Isolation

Bien entendu, vous ne pouvez pas laisser le client accéder directement à l'instance de l'annuaire créée dans le conteneur. Pour cela, vous allez implémenter le paradigme requête-réponse :

Modifiez la méthode de service du serveur pour qu'elle soit plus générique ; par exemple :

public String traiteRequete(String commande, HashMap<String, String> parametres);

où les éléments de la HashMap représentent les paires nom / valeur des paramètres des requêtes
Dans l'annuaire, passez les trois méthodes add, remove et listSites en privé, et créez une méthode publique "process", qui appellera l'une de ces trois méthodes en fonction de la commande
Modifiez le code du client pour qu'il n'appelle plus que la méthode traiteRequete() du serveur

Remarquez que la classe Serveur masque désormais complètement l'implémentation du traitement des requêtes dans le programme principal et dans le client. Il suffit de connaître son API pour utiliser l'annuaire.

2.2. Uniformisation

Plutôt que d'avoir un objet Annuaire qui répond à différentes requêtes, vous allez créer plusieurs objets sur le même modèle, mais traitant chacun un type de requête spécifique. Pour cela :

Commencez par définir une interface et une classe abstraite reprenant les principales caractéristiques de l'annuaire : dépendances, implémentation de Startable et méthode de service process()
Créez trois classes implémentant ce modèle et correspondant aux trois méthodes de service add(), remove() et listeSites()
Modifiez le constructeur du serveur pour que votre conteneur crée les composants correspondants aux instances de vos trois nouvelles classes
Faites l' "aiguillage" vers les instances de chacune de ces classes au niveau de la méthode de service du serveur : la commande correspond au nom de la classe à appeler, comme un nom de ressource sur un serveur Web

A ce stade, vous avez réalisé un outil équivalent à un conteneur de servlets.

3. Création d'un contexte applicatif

L'objet SiteXMLDAO est commun pour tous les Site dans le conteneur que vous venez de créer. Vous allez implémenter une classe SiteContext qui permettra à chaque instance de Site créée d'accéder à ce DAO en respectant le pattern Context présenté en cours. Pour cela, vous allez en fait rajouter un niveau d'indirection entre Site et le DAO, qui vous permettra par exemple de modifier par configuration le DAO utilisé pour gérer la persistence des données de l'application.

3.1. Création du contexte

Pour rajouter une indirection entre le conteneur (et ses composants) et les objets de type SiteDAO, vous allez créer une interface "SiteContext" et sa classe d'implémentation, de façon à ce que :

l'instanciation du DAO soit paramétrable en fonction d'un "type" de DAO et d'un nom de fichier (ici, en XML, mais on peut aussi imaginer d'utiliser une BD ou un ORM pour la persistance),
le contexte permette aux différents composants d'obtenir une référence sur l'objet DAO instancié, via une méthode publique getSiteDao().

Exemple de code pour ces deux éléments :

public interface SiteContext {

//Méthodes de configuration du contexte :
   //Spécification d'un type de DAO et du fichier (si XML) ou du port (si SGDB) qui va avec
   public void setDaoByType (String type, String FileOrPort) throws SiteDAOCreationException;
   //Utilisation d'une instance de DAO existante
   public void setSiteDAO(SiteDAO dao);

//Méthode de service du contexte
   public SiteDAO getSiteDao();
}

public class SiteContextImpl implements SiteContext {
    SiteDAO dao;

    public void setDaoByType (String type, String FileOrPort) throws SiteDAOCreationException {
        if (type.equals("XML")) {
            dao = new SiteXMLDAO (FileOrPort);
            System.out.println("SiteContext : DAO initialisé : type = " + type + " ; valeur = " + FileOrPort);
        } else { // rajouter ici d'autres types éventuels de DAO
            throw new SiteDAOCreationException ("Unrecognized DAO type : " + type);
        }
    }

    public void setSiteDAO(SiteDAO dao) {
        this.dao = dao;
    }

    public SiteDAO getSiteDao() {
        return this.dao;
    }
}

public class SiteDAOCreationException extends Exception {
    public SiteDAOCreationException (String message) {
        super(message);
    }
}

3.2. Modification de l'arbre de dépendances

L'objectif est ici d'intégrer l'objet SiteContext dans votre conteneur et de modifier les composants du conteneur ayant une dépendance sur un objet SiteDAO pour qu'ils dépendent de SiteContext

Supprimez la création d'un objet SiteXMLDAO dans le conteneur de votre serveur et créez à la place une instance de ContextImpl en tant que composant de ce conteneur.

Attention : il faut créer ce composant avec une propriété de type "caching", pour que la valeur de la variable globale "dao" de la classe ne soit pas perdue à chaque réutilisation de l'instance de SiteContextImpl par les différents composants du conteneur.

container.as(org.picocontainer.Characteristics.CACHE).addComponent("Context", SiteContextImpl.class);
Modifiez les constructeurs de vos classes d'implémentation d'Annuaire (abstraites ou non), de façon à ce qu'ils prennent en paramètre un SiteContext et non plus un SiteDAO. Cela pour que le conteneur soit capable de résoudre les dépendances entre ses composants.
Si vos objets Site ont également un constructeur de ce type, faites de même.

3.3. Initialisation et utilisation du contexte

Enfin, initialisez la variable dao dans votre contexte avant le démarrage des différents composants Annuaire (méthode "start()"), en utilisant l'une des méthodes de configuration (tant qu'à faire, la première) :

        try {
            contexte.setDaoByType("XML", "test.xml");
        } catch (SiteDAOCreationException e) {
            e.printStackTrace();
        }

Dans la méthode start de Site, appelez la méthode getDao() du contexte pour positionner la variable "dao" avant l'utilisation du DAO.

L'avantage de cette méthode est qu'elle fonctionne quelles que soient les implémentations du conteneur et du composant, et qu'elle permet d'utiliser plusieurs implémentations différentes de l'objet DAO (si la classe SiteContextImpl est implémentée de façon plus approfondie).

4. Gestion du cycle de vie des objets

Actuellement, l'annuaire gère une liste de Site, qu'il augmente à chaque nouvel enregistrement. Tous n'ont pourtant pas besoin d'être instanciés en même temps. Vous allez remplacer cette liste par un conteneur (tant qu'à faire, utilisant un autre type d'injection de dépendances que le premier), modifier vos objets Site pour qu'ils soient compatible avec cette nouvelle implémentation, et en gérer le cycle de vie. Pour cela, vous allez suivre les étapes suivantes :

Vous allez remplacer cette structure de stockage par un nouveau conteneur, fils du premier (voir partie "Container hierarchies" de l'introduction sur le site picocontainer) dans la classe Serveur. Pour cela :

Reprenez le code de votre serveur pour que celui-ci déclare un deuxième conteneur. Vous passerez au constructeur de ce conteneur les paramètres suivants :
- une ComponentFactory "new AnnotatedFieldInjection()" (c'est-à-dire qu'il permettra de résoudre les dépendances exprimées sous forme d'annotations de champs ; ici, une variable globale),
- une référence au conteneur parent, pour permettre la résolution de dépendances entre ses composants et ceux du père.
//Création d'un conteneur fils de "container", de type AnnotatedFieldInjection : 2 méthodes
        //Méthode utilisant un builder
        PicoBuilder builder = new PicoBuilder(container);
        MutablePicoContainer sites = (DefaultPicoContainer) builder.withAnnotatedFieldInjection().build();
        //Méthode utilisant un constructeur spécifique
        //MutablePicoContainer sites = new DefaultPicoContainer(new AnnotatedFieldInjection(), container);

//Rajout en tant que composant du conteneur principal (pour la propagation des dépendances)
        container.addComponent(sites);

Supprimez la référence au DAO dans le constructeur de Site. En revanche, rajoutez à Site une variable globale de type "SiteDAO", et précédez sa déclaration d'une annotation @Inject (de org.picocontainer.annotations).

En tant que composant, Site doit implémenter la méthode start() de l'interface Startable, dont vous vous servirez plus tard.
Faites en sorte que votre serveur instancie dans ce deuxième conteneur autant de composants Site qu'il y en a dans l'annuaire. Pour cela, il faut :
- créer une méthode d'initialisation du conteneur fils dans vos annuaires qui utilise la méthode listSites() du DAO pour peupler le conteneur et qui sera appelée (une seule fois !) depuis la méthode start() de votre annuaire,
      public void initListe() {
          Vector<Site> v = dao.getAllSites();
          Site s;
          int i=0;

          for(Iterator<Site> iter = v.iterator() ; iter.hasNext() ;) {
              s = iter.next();
              s.setContext((SiteContextImpl) sites.getComponent("Context"));
              String name = "Site" + i;
              sites.addComponent(name, s);
              i++;
          }
      }
  Remarque : ici, la gestion des composants dans le conteneur fils est faite en fournissant à chaque instance créée un nom incluant son numéro d'index. Ce nom doit rester synchronisé avec l'ordre dans la liste, notamment lors de la suppression de sites. D'où le code un peu complexe de la méthode removeSite(), plus bas...
- modifier la méthode add de l'annuaire pour qu'elle rajoute effectivement un nouveau site dans le conteneur fils,
      private boolean addSite(String desc, String url) {
          String name = "Site" + sites.getComponents().size();
          Site s = new Site(desc, url);
          s.setContext((SiteContext) sites.getComponent("Context"));
          sites.addComponent(name, s);
          try {
              s.start();
              s.save();
              s.stop();
              return true;
          } catch (Exception e) {
              e.printStackTrace();
              return false;
          }
      }
- modifier la méthode remove pour qu'elle supprime la référence aux sites effacés du conteneur fils (et qu'elle décale les suivants s'ils sont gérés avec un nom qui dépend de leur numéro d'ordre).
      private int removeSite(String desc, String url) {
          //Remarque : on construit un Site sans contexte, uniquement pour utiliser sa méthode equals()
          Site s = new Site(desc, url);
          int result = 0;

          List<java.lang.Object> siteslist = sites.getComponents();
          Site temp;
          int i=0;

          try {
              for(Iterator<java.lang.Object> iter = siteslist.iterator(); iter.hasNext() ;) {
                  temp = (Site) iter.next();
                  if (s.equals(temp)) {
                      temp.start();
                      temp.delete();
                      sites.removeComponent("Site" + i);
                      //On coupe le lien entre le conteneur et le Site
                      // Plus aucune référence n'existe sur cet objet
                      // On attend que le garbage collecting passe...
                      sites.removeComponentByInstance(temp);
                      temp.stop();
                      result++;
                  } else {
                      //il faut changer les noms de référence des composants suivant ceux qu'on a enlevés,
                      //sans quoi on aura un problème pour en rajouter d'autres...
                      if (result>0) {
                          sites.addComponent("Site" + (i-result), sites.getComponent("Site"+i));
                          sites.removeComponent("Site"+i);
                      }
                  }
                  i++;
              }
              s.stop();
          } catch (Exception e) {
              e.printStackTrace();
              result = -1;
          }
          return result;
      }
A ce stade, vous avez dans votre application une arborescence de conteneurs gérant des dépendances entre leurs composants, en utilisant plusieurs types d'injection. Dans la question suivante, vous devrez détruire une partie de ce travail. En conséquence, quand votre application fonctionnera, sauvegardez-la et continuez dans un autre projet.
Votre application n'accède jamais à toutes les instances de Site en même temps. A condition de les synchroniser avec votre support de persistance, vous pouvez vous passer de les avoir toutes à disposition. Pour cela :
- modifiez votre conteneur fils pour qu'il n'instancie qu'un seul objet Site (plus besoin, donc, de de spécifier de nom pour ce composant) ; vous affecterez à ce composant un comportement (par exemple "Caching" ou "ThreadCaching"), permettant de conserver les valeurs des variables qui restent stables pour tous les sites, comme la référence au contexte ou au DAO,
- créez deux composants de type String (nommé par exemple "Description" et "URL") du conteneur parent, et injectez-en les dépendances dans Site,
  Attention : vous devrez paramétrer l'injecteur à la création du composant pour que le conteneur arrive à résoudre les dépendances, Site dépendant désormais de deux objets de même type.
- modifiez le code des différents objets de l'application pour l'adapter au nouveau fonctionnement : une instance de Site existe dans le conteneur, et tous les objets y accèdent tour à tour en positionnant les valeurs de la description et d'url du site dans les composants ad hoc.

5. Configuration de l'application

Écrivez un fichier de configuration en XML et stockez-y les dépendances de valeurs (type d'objet DAO, nom du fichier de stockage) et utilisez ces données dans la classe Serveur lors de l'instanciation des éléments des conteneurs et du contexte.
