le tp1 permet de calculer une première image, avec quelques
objets éclairés par un soleil(+ les ombres).
avant de se lancer dans le calcul complet qui permet d'éclairer
les objets avec un soleil et un ciel, on va regarder un cas plus
simple : avec 2 soleils !
qu'est ce qui change ? on va faire 2 fois le même calcul : une
fois par soleil et ajouter les 2 résultats. la lumière réfléchie
par un objet éclairé par 2 sources de lumière est la somme de la
lumière réfléchie par chaque source.
et les ombres ? l'objet peut être à l'ombre des 2 sources, ou
d'une seule, ou d'aucune. encore une fois, on additionne les 2
resultats : pour chaque source de lumière l'objet est éclairé ou
pas, et c'est ce résultat que l'on additionne.
vérifiez que vous obtenez un résultat cohérent, par exemple :
Vector
l1= normalize(Vector(-4, 6, 1)); et Vector l2= normalize(Vector(4,
6, -1));
on observe bien le sol complètement noir sous la sphère,
ie aucun soleil n'éclaire cette partie. on a bien des ombres
plus claires à gauche et à droite de la sphère, ie 1 seul soleil
éclaire dans ce cas et l'autre est à l'ombre.relisez le cours pour générer des directions (aléatoires ou sur
une grille). pour calculez l'image, on va utiliser le même
principe qu'au dessus, mais avec N directions.
exercice 1 :
générez des directions aléatoires différentes pour chaque pixel de
l'image.
rappel : il faudra sans doute modifier la boucle de
parcours des pixels de l'image, comme expliqué dans la dernière
section du tp1, cf "intermède : plus vite", en initialisant un
générateur de nombres aléatoires pour chaque ligne de l'image.
exercice 2 : écrivez le calcul avec les N directions générées.
utilisez N= 4 pour commencer.
attention : les
directions calculées par le code du cours sont toujours orientées
au dessus de l'horizon, c'est bien pour éclairer les objets par le
ciel mais il faut faire attention à un
détail... une direction générée peut être sous la surface de
l'objet ! comment détecter ce cas ? pourquoi est-ce un problème ?
indication : comment vérifier que 2 vecteurs sont
orientés dans la même direction ? ou dans des direction opposées ?
indication : il suffit de vérifier que la direction est
orientée dans la même direction que la normale au point p !
rappel : la couleur du ciel correspond au terme Li( lk ) dans le cours, ie la lumière émise par la source qui arrive (ie qui est incidente) au point p depuis la direction l, et Li( l ) > 0 si l est au dessus de l'horizon et au dessus de la surface en p et 0 / noir sinon.
exercice 3 :
pour l'instant, l'image est noire pour tous les pixels qui ne
"voient" pas un objet. et par définition, les rayons du pixel qui
ne voient pas un objet, voient... le ciel ! modifiez la couleur du
pixel dans ce cas.

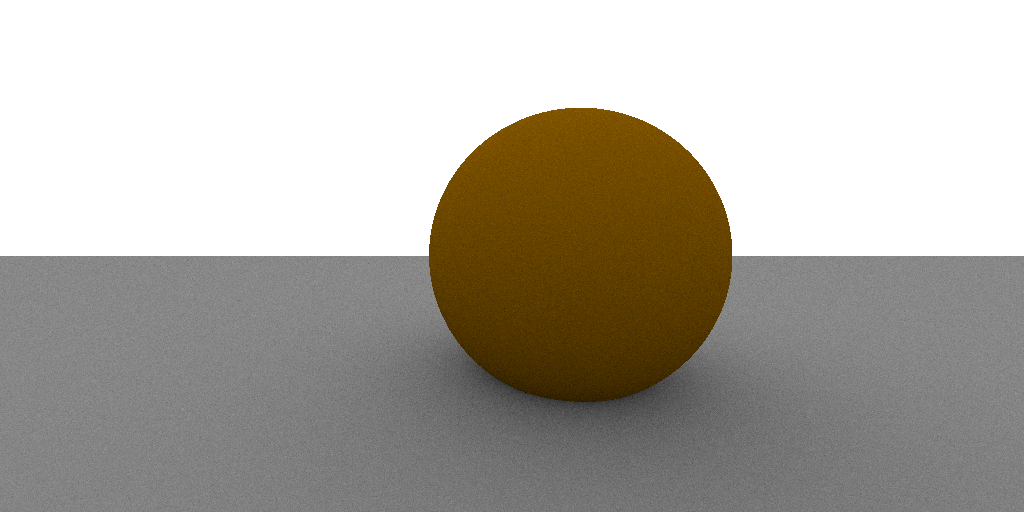

N= 256, c'est plus long à calculer mais c'est moins moche... et le
ciel à la bonne couleur.

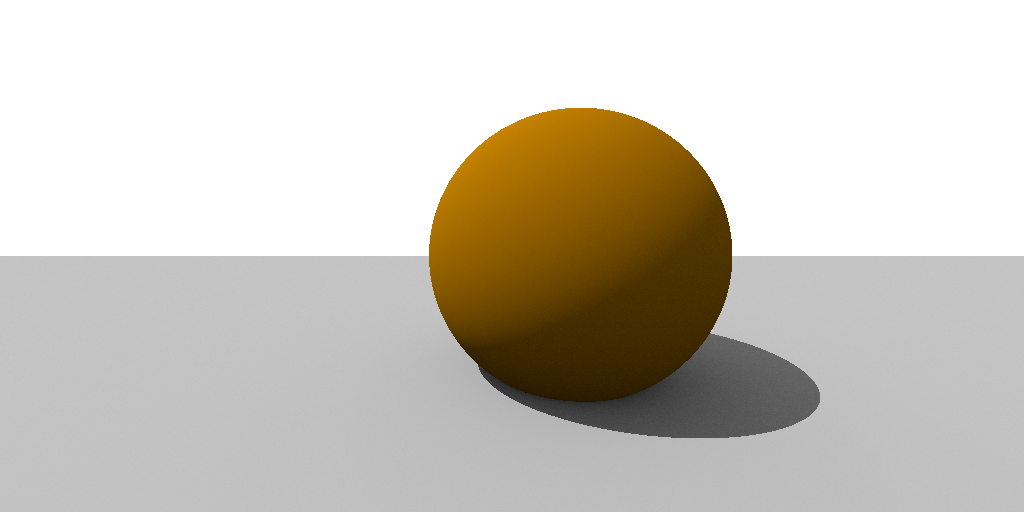

exercice 4 :
et avec le soleil en plus ?
que faut-il ajouter ?
rappel : quand 2 sources de lumière éclairent le même
objet, l'objet reçoit plus de lumière, ie on additionne les 2
valeurs...
exercice 5 :
et avec un ciel coloré ? comment modifier la couleur du ciel en
fonction de la direction l ? par exemple, au lever du soleil, les
directions juste au dessus de l'horizon n'ont pas la même couleur
que les autres directions. idem au coucher du soleil.
vérifiez que cette couleur du ciel qui dépend de la direction est
bien prise en compte pour calculer la lumière réfléchie vers le
pixel dans tous les cas : lorsque le pixel observe un objet, ou
lorsqu'il observe le ciel.
indications : comment définir Li( l ) ?
utilisez des objets gris, de couleur neutre, cf Color(0.5)
par exemple, pour vérifier que l'éclairage est cohérent...
et n'oubliez pas que les couleurs sont des float entre 0 et 1 (et
pas des entiers entre 0 et 255)
vérifiez également que Red() * Blue() == Black()... cette dernière
remarque devrait vous aider à choisir des couleurs un peu plus
nuancées, ie le produit de 2 couleurs primaires est noir, par
définition.
indications : utilisez les constructeurs de palettes de
couleurs ! il suffit de convertir les couleurs html entre 0 et 255
en divisant par 255 : Color color= Color(180, 42, 60, 255)
/ 255;
pour les curieux : il existe une norme CIE
qui interpole la quantité de lumière émise par un ciel
parfaitement dégagé en pleine journée en fonction de l'angle \(
\theta \) entre le zénith (ie la verticale en simplifiant) et
une direction l :
\[
L( \vec{l} )= L_{zenith} \frac{ 1 + 2 \cos
\theta} {3}
\]
\( L_{zenith} \) représente la lumière émise par la direction du
zénith.
il existe aussi des modèles paramétriques du ciel, de la position du soleil en fonction de la date, de l'heure, de la position, de l'orientation etc. avec des formules plus complètes... on peut aussi utiliser une image ! ça doit évoquer quelques souvenirs si vous avez fait l'option LIFGraphique en L2 ?
si vous avez écrit la partie 6 "anti-aliasing" du tp1, le temps
de calcul pour obtenir une image propre doit commencer à
augmenter. (un peu trop)...
pourquoi ? comptez combien de fois vous faites le calcul éclairé /
à l'ombre par pixel. si vous avez ajouté plus d'objets, comment
évolue le temps de calcul ?
ou rappelez-vous la complexité des algorithmes vu en LIFAPC ?
combien y a t il de boucles pour calculer un pixel, pour toute
l'image ?
en gros votre code doit ressembler à :
pour chaque pixel :
pour AA rayons dans le pixel
(anti-aliasing / lissage) :
trouver l'objet visible (ie
boucle de calcul d'intersection pour chaque objet)
pour N directions dans le ciel :
vérifier
que le point p est éclairé (ie boucle de calcul d'intersection
pour chaque objet)
accumuler
la lumière réfléchie vers le pixel
au total, on fait AA*N calculs par
pixel...
il existe une solution assez simple pour mieux contrôler le temps
de calcul complet de l'image en utilisant des directions
aléatoires dans la partie 2 pour éclairer les objets avec N
directions vers le ciel. il suffit de n'utiliser qu'une seule
direction aléatoire vers le ciel et de recommencer N fois par
pixel. en gros :
pour chaque pixel :
pour N rayons dans le pixel
(anti-aliasing / lissage) :
trouver l'objet visible (ie
boucle de calcul d'intersection pour chaque objet)
pour une direction dans le ciel :
vérifier
que le point p est éclairé (ie boucle de calcul d'intersection
pour chaque objet)
accumuler
la lumière réfléchie vers le pixel
au total on ne fait plus que N calculs
par pixel...
